走行14キロバリバリの新車ヴェゼルにドライブレコーダー
ユピテルSN-TW86dを取付させて頂きました。
今回は取付に特に必要？とされそうな
内装のバラし方をUPしました。
この部分は嵌合だけですので慎重に手前に引っ張れば取り外し出来ますが、
ハザードスイッチ裏のカプラーとエアコンコントロールのカプラーが刺さっているので注意してお外し下さい。
↑助手席側のダッシュパネルサイドのカバーを外します。

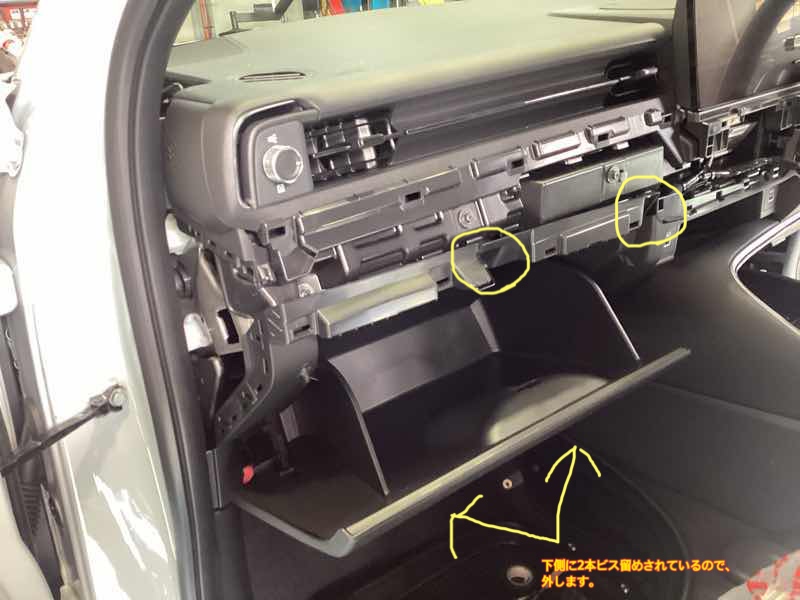

↑ビスが4箇所あるので、取り外します。
↑グローブボックス周りが外れます。

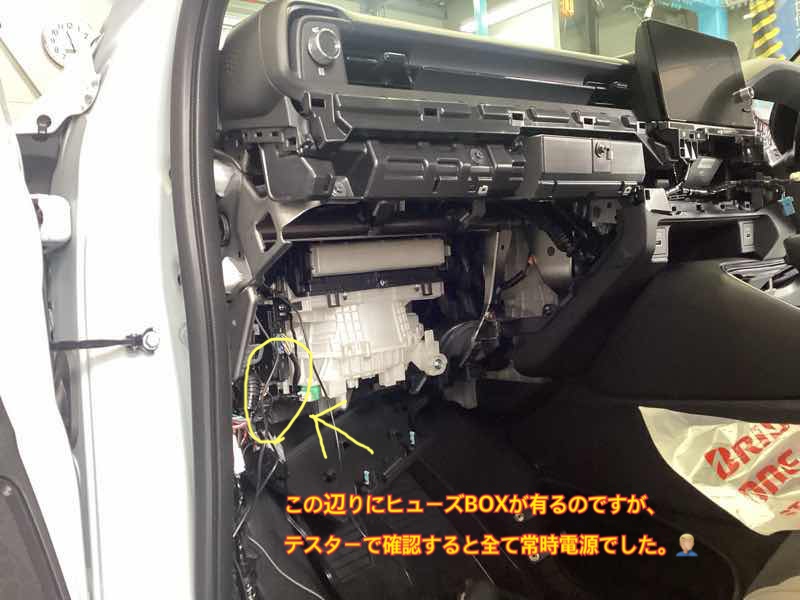

後ろからのカメラの配線を通すのにサイドステップパネルを外すのにも
ここまで先に外したほうがキックパネルも併せてスムーズに外せます。
↑Aピラーカバーパネルを外します。
まず、①の様に車体中心側に向かって少し引っ張るとクリップが外れた音と共に少しカバーが浮き上がります。
但し、エアバックが開いた時の対策でそのまま内側に引っ張っても
完全には取れません。
浮き上がった段階で②方向に引っ張り上げると一番上のクリップが車体側に残りカバーが外れます。

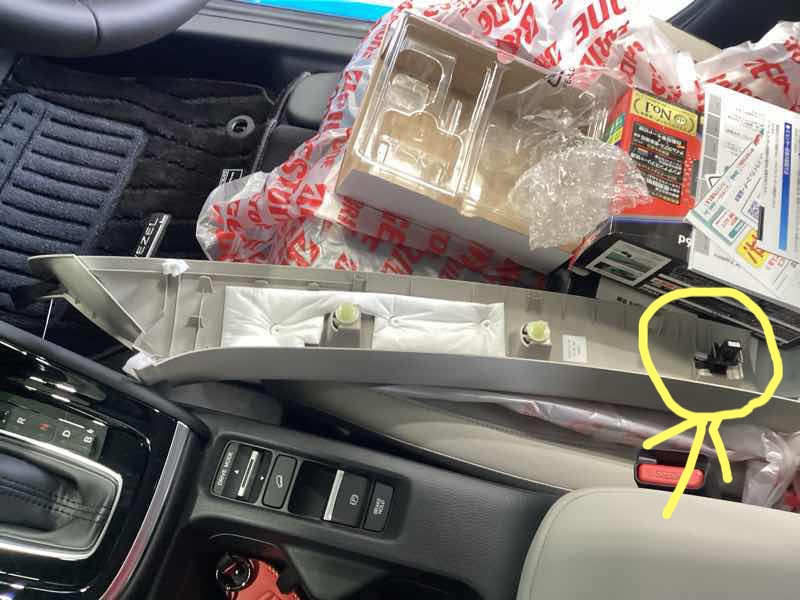

↑○で囲った部分が車体側に残ります。
『写真はクリップを車体から外してピラーカバー側に取り付けてます』

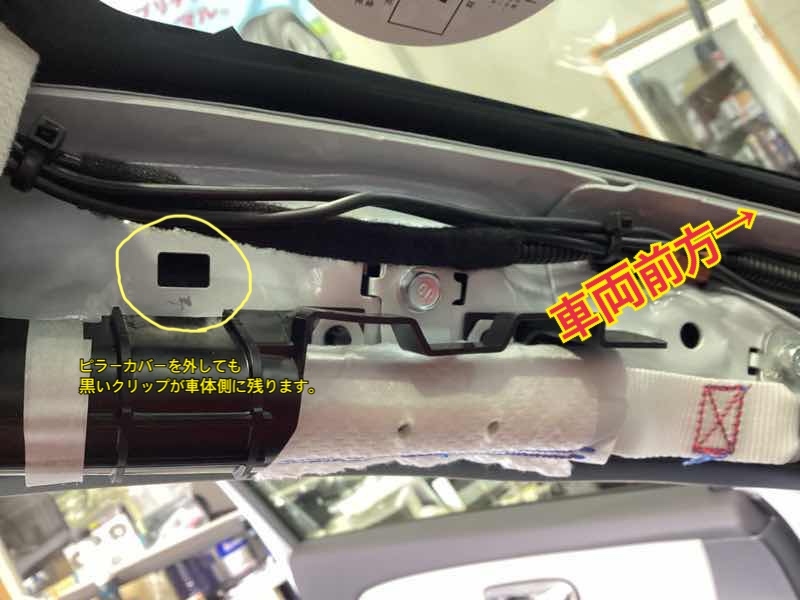

↑この四角い穴にクリップが残ります。
外した後の写真になりますが・・・

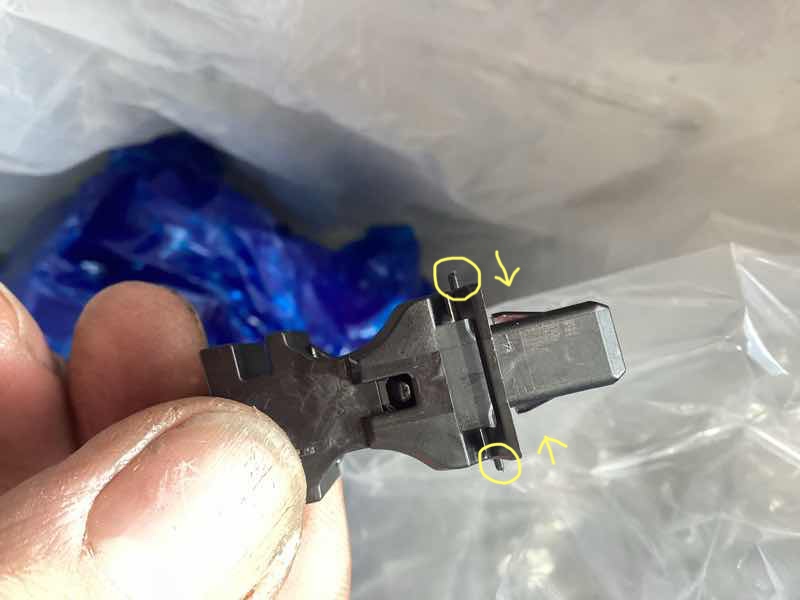

↑○部分を内側に押さえると爪が引っ込み四角い穴から外せます。

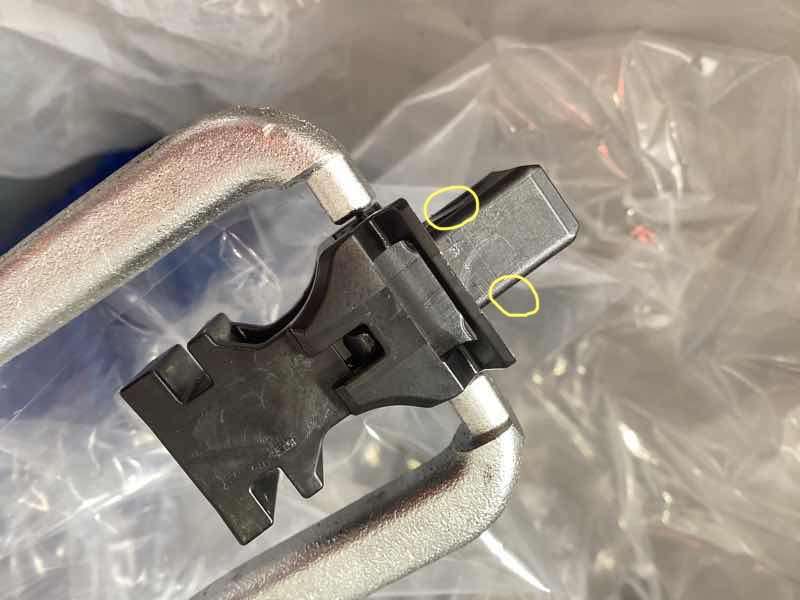

↑車体に付いている状態でマイナスドライバーで外せないことは無いのですが、私はアストロプロダクツで購入したリレープライヤーという工具で外しました。
配線作業の部分は運転席側から分岐致しました。
写真は割愛致します。
本体を取付て前後確認してSDをフォーマットしてお渡し致しました。
有難う御座いました。
