ハイエース5型GLパッケージスロットルコントローラー取付!

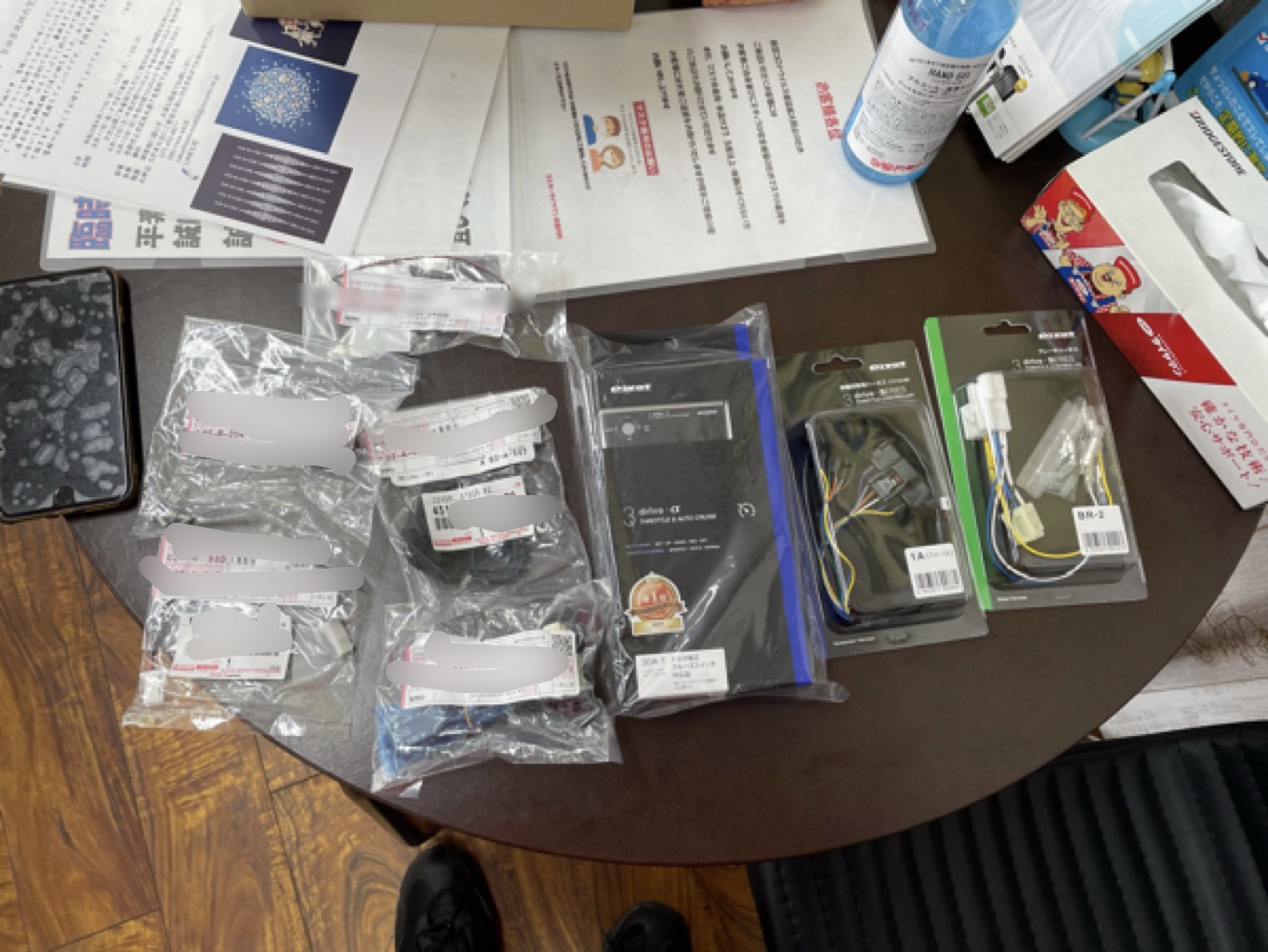

ハイエース5型GLパッケージにPIVOT 3DA-T+トヨタ純正クルーズコントロールレバーを取付させて頂きました。

今までスーパーGLには何度か取り付けましたが、DXや GLパッケージは初めての取付!

わざわざ大阪府よりお越し頂きました。

遠方からありがとう御座います。

ハンドル右下にクルコンレバーが来るので、操作が楽になります。

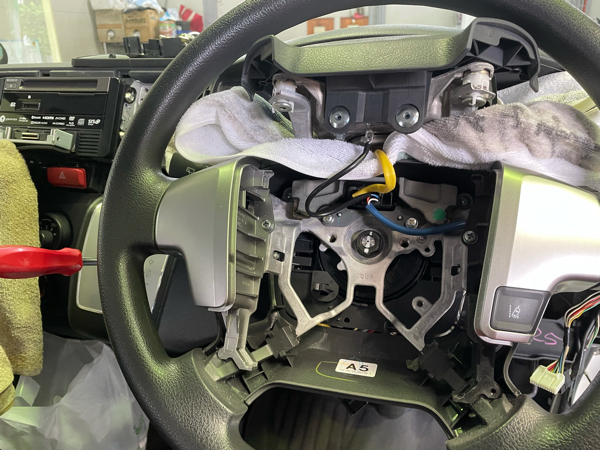

まずはハンドル周りの分解から

エアバッグユニットを取り外して、純正クルコンスイッチをビスで固定します。

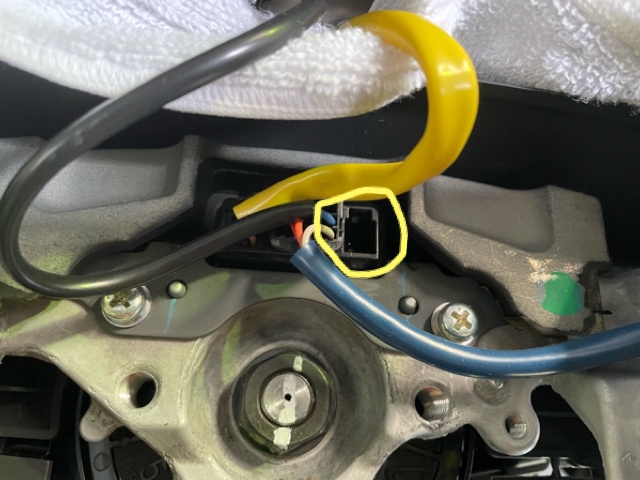

今回のこの作業で最もキーになる所です。この4Pカプラーが存在しないと取付は出来ません。

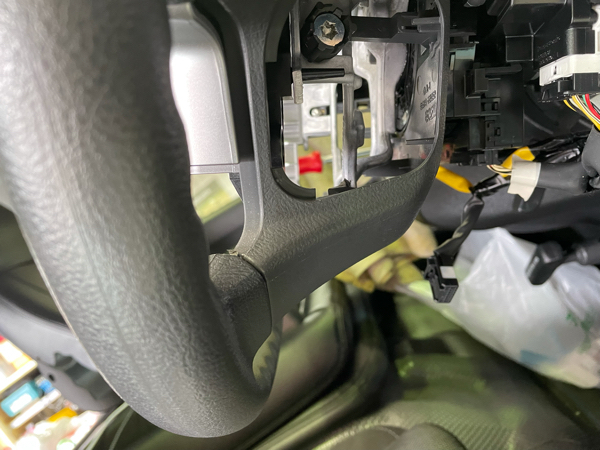

この位置からレバースイッチが顔を出します。

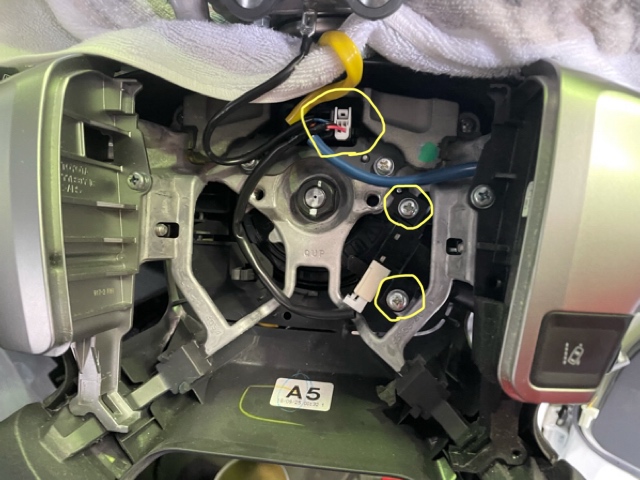

ビス2本で純正クルコンスイッチを固定して専用ハーネス4Pをハンドル右側の空いているカプラーに差し込みます。

そしてエアバッグユニットを戻します。



ハンドルポストコラムカバーを外して、14Pカプラーにアクセスします。

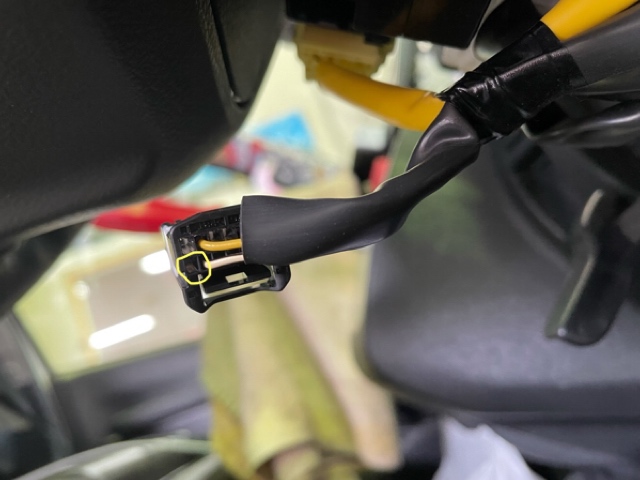

この部分に配線を1本仕込みます。そして3DA-Tの白色線と接続します。

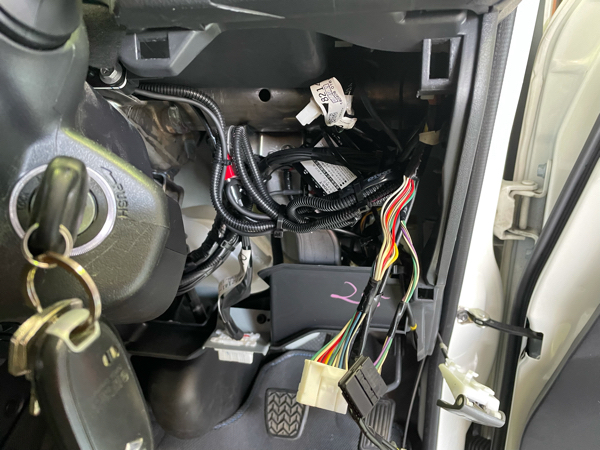

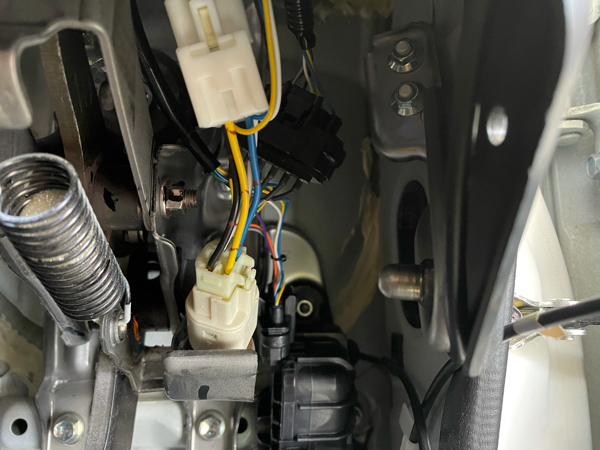

アクセルとブレーキペダルにカプラーを割り込みハーネスをスタートスイッチ裏に立ち上げます。

オーディオ裏からバックと車速信号を引いてきて本体に全て繋ぎます。

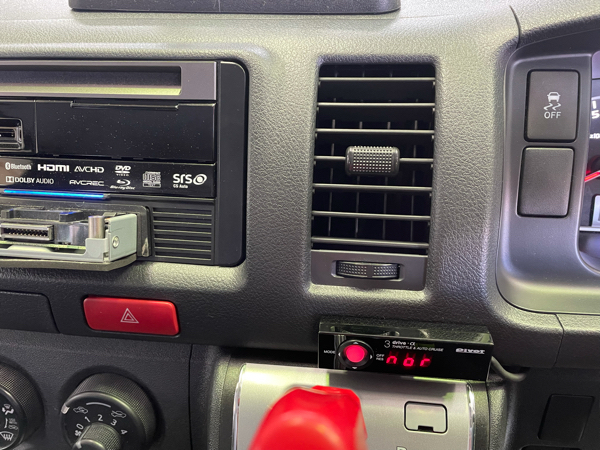

表示部分はシフトの上側に貼り付けました。

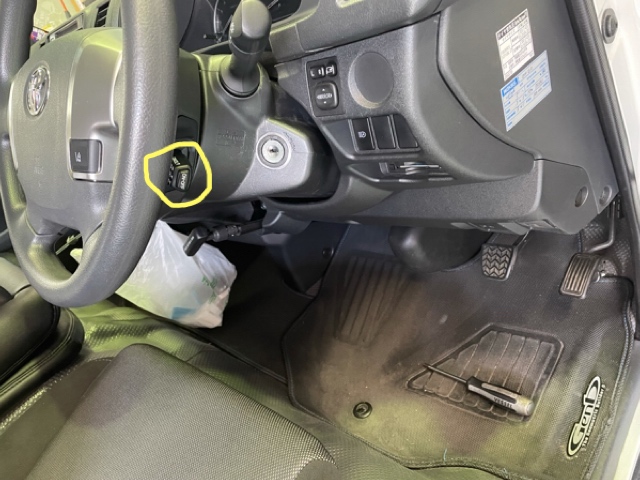

クルコンレバースイッチはこんな感じに!

初期セッティングをして試走!40キロ以上でクルーズコントロールが操作できます。

手元にあるので、いちいち手を伸ばさずに操作が出来て非常にラクチン🤣

御用命頂き誠に有難う御座いました。
