いつも御贔屓頂いているユーザー様からの御依頼で、
『車中泊をする時に後部座席に居て防犯上の為、ドアロックをするのにわざわざ運転席のドアに有るドアロックスイッチにアクセスするのが煩わしいから、前席まで行かなくても行かずにドアロック出来るようにBピラーにスイッチを増設して欲しい』との事
キーに付いているドアロックスイッチでロック・アンロックが出来るのですが、
リモコンキーでロックをした後、
キーを持って無い同乗者がロックを手動で開けて出て行こうとすると、
セキュリティが作動してサイレンが鳴り、結局皆んな起きてしまう。
それを何とかしたいと言う。
そこで、スイッチを増設致しました。
色々とweb上で取り付けておられる記事を読んで参考にさせて頂き、
念の為に仮の結線をして動作確認を行いながら、作業を進めて行きました。

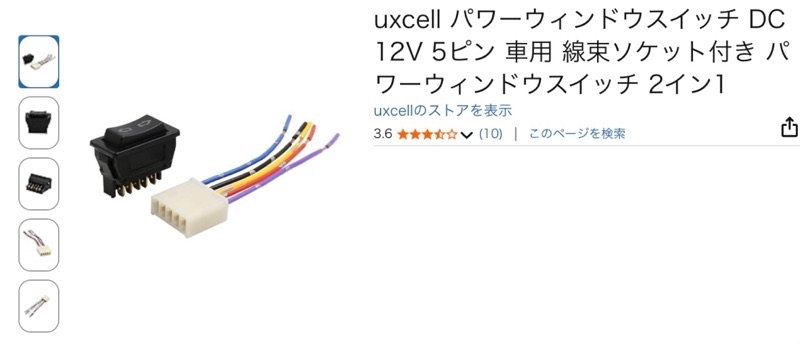

スイッチはネットショップでよく有るパワーウインドウ用の商品を
使用しました。

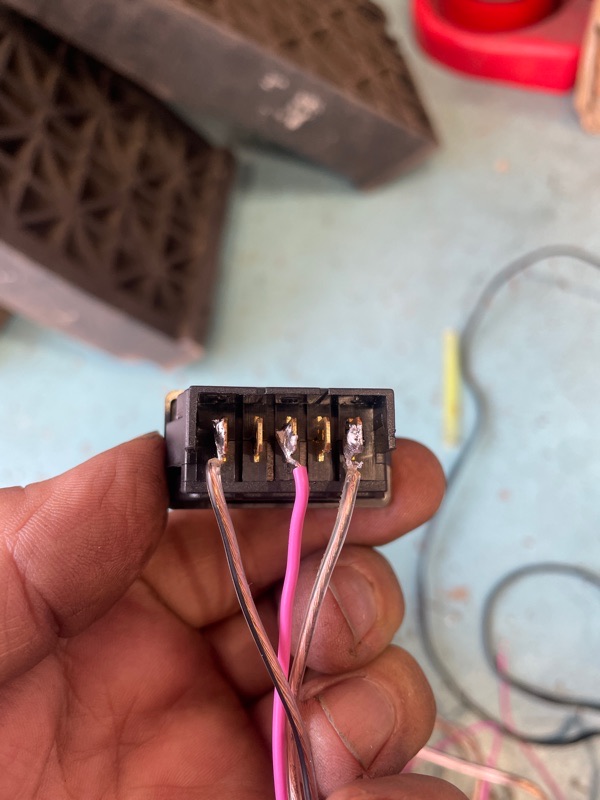

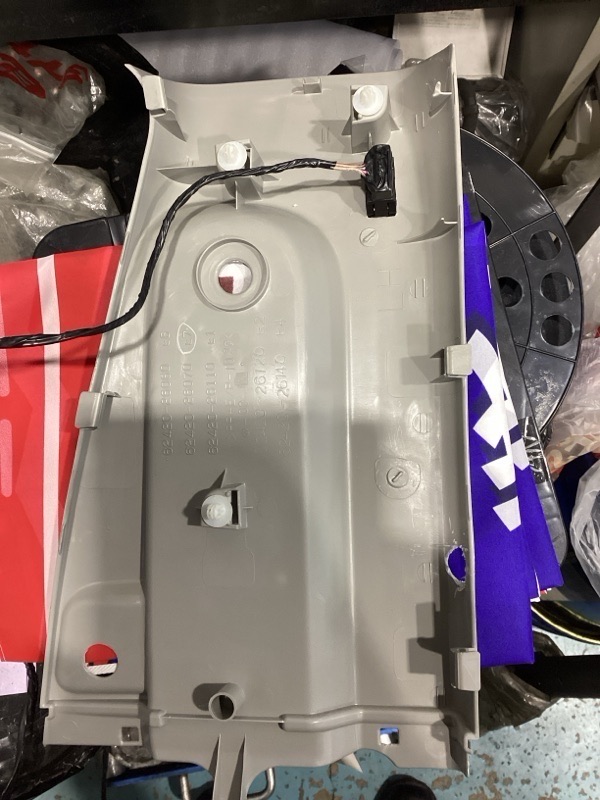

スイッチに付属のカプラーを差し込んで使用するとどうしても奥行きが多くなるので、スイッチに配線をハンダ付けして横向きに出し、
最後に絶縁の為グルーを注入しました。

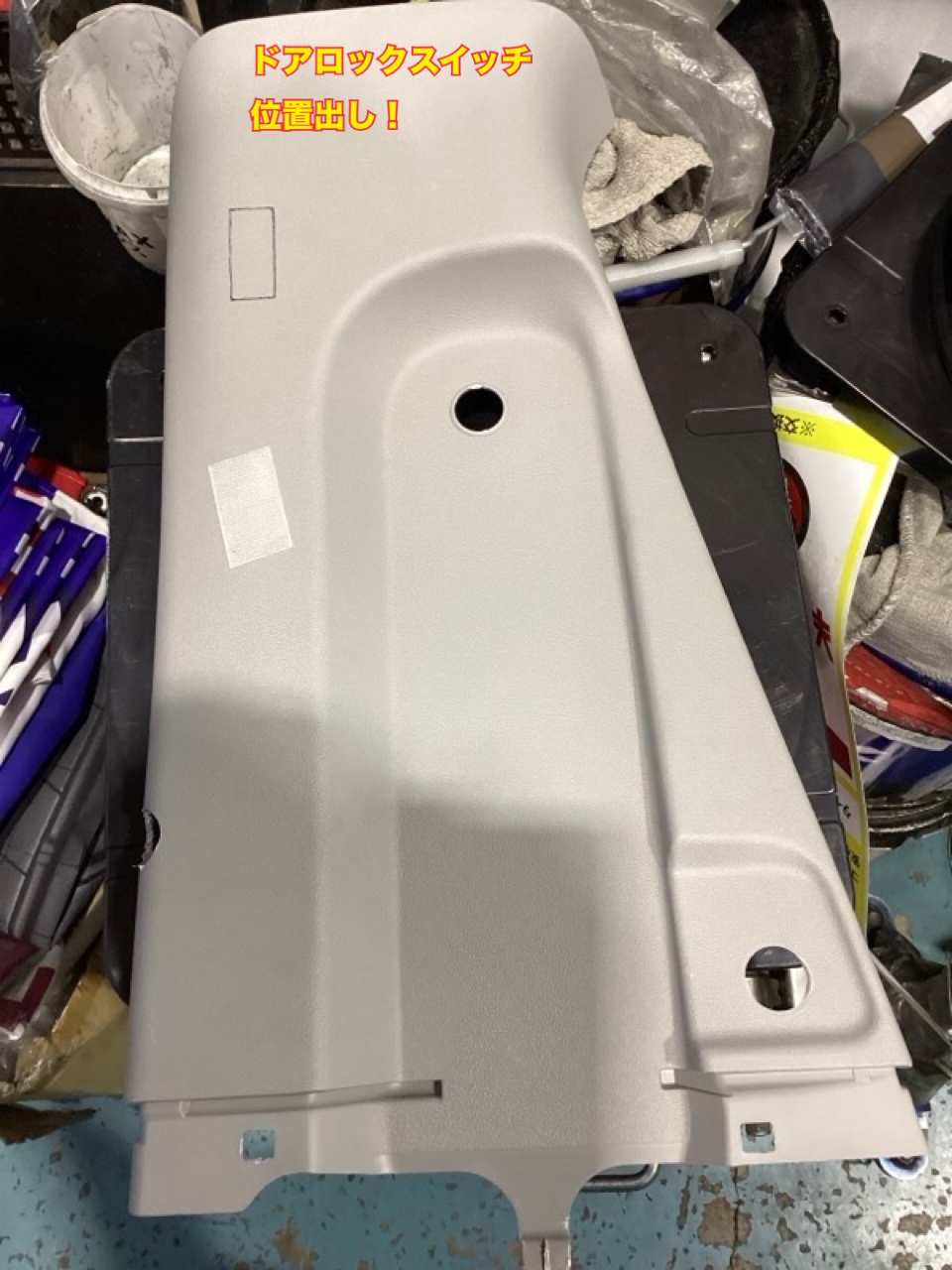

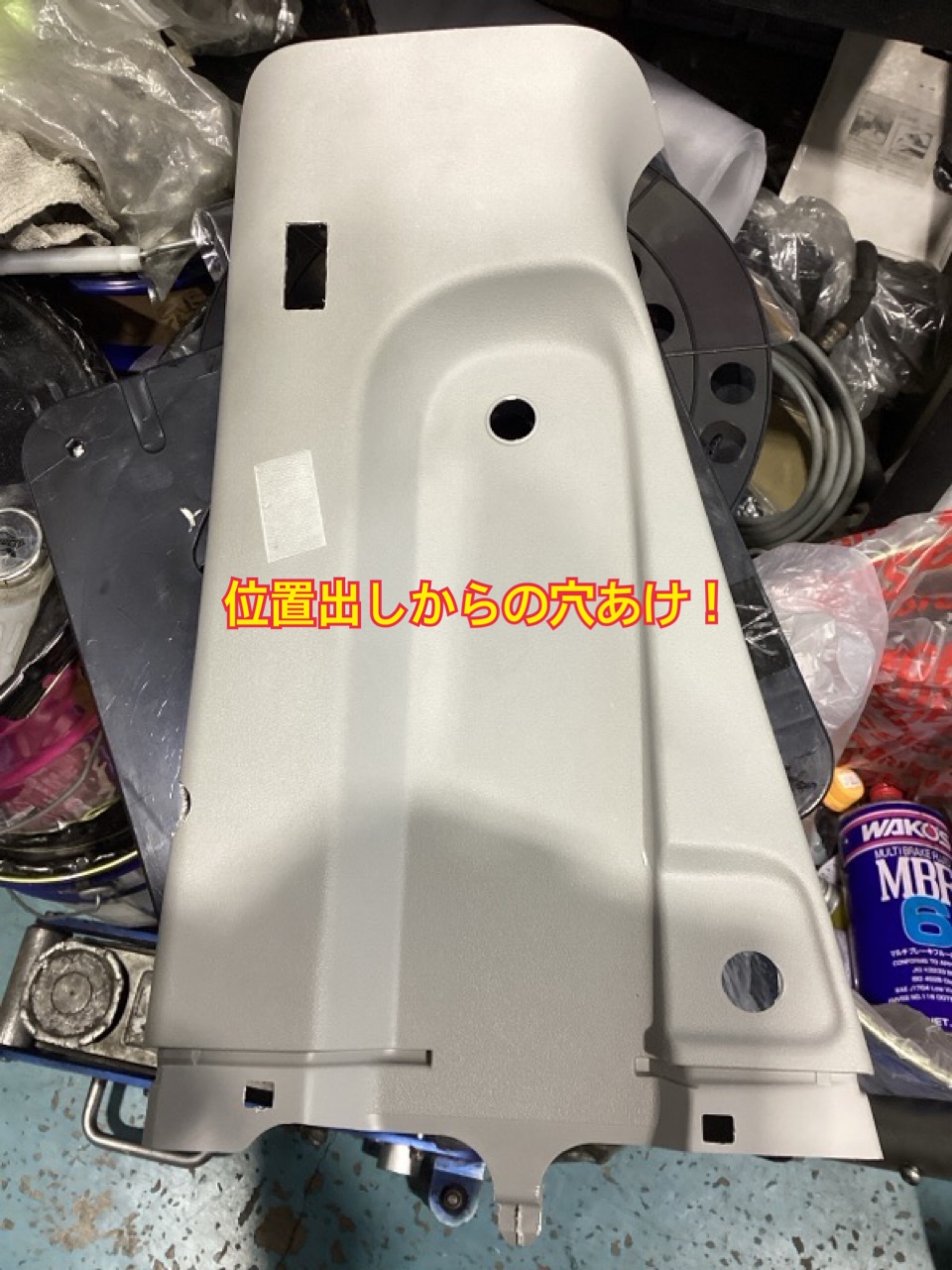

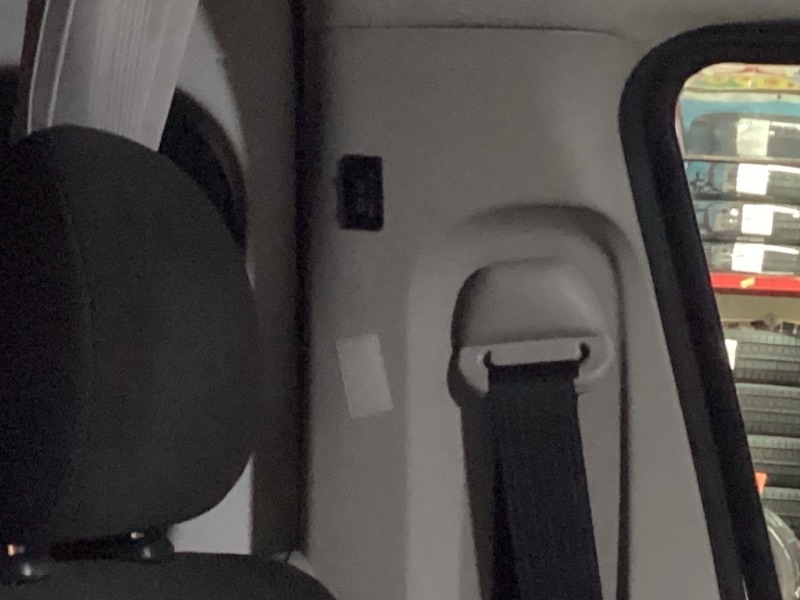

位置出しのマーキング

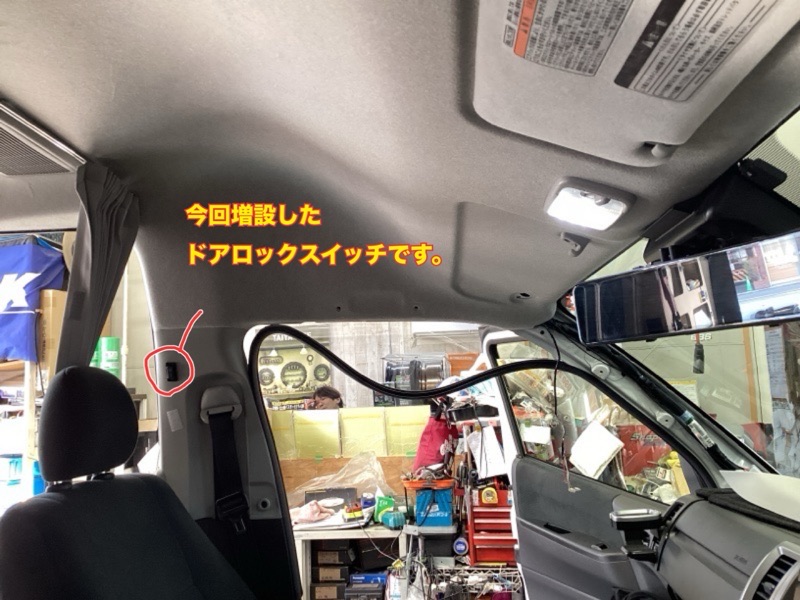

奥行き的にこの位置辺りが限界っぽいです。
他の方々の投稿を見るとロングボディのスーパーGLならCピラー辺りに付くのかもしれませんが、

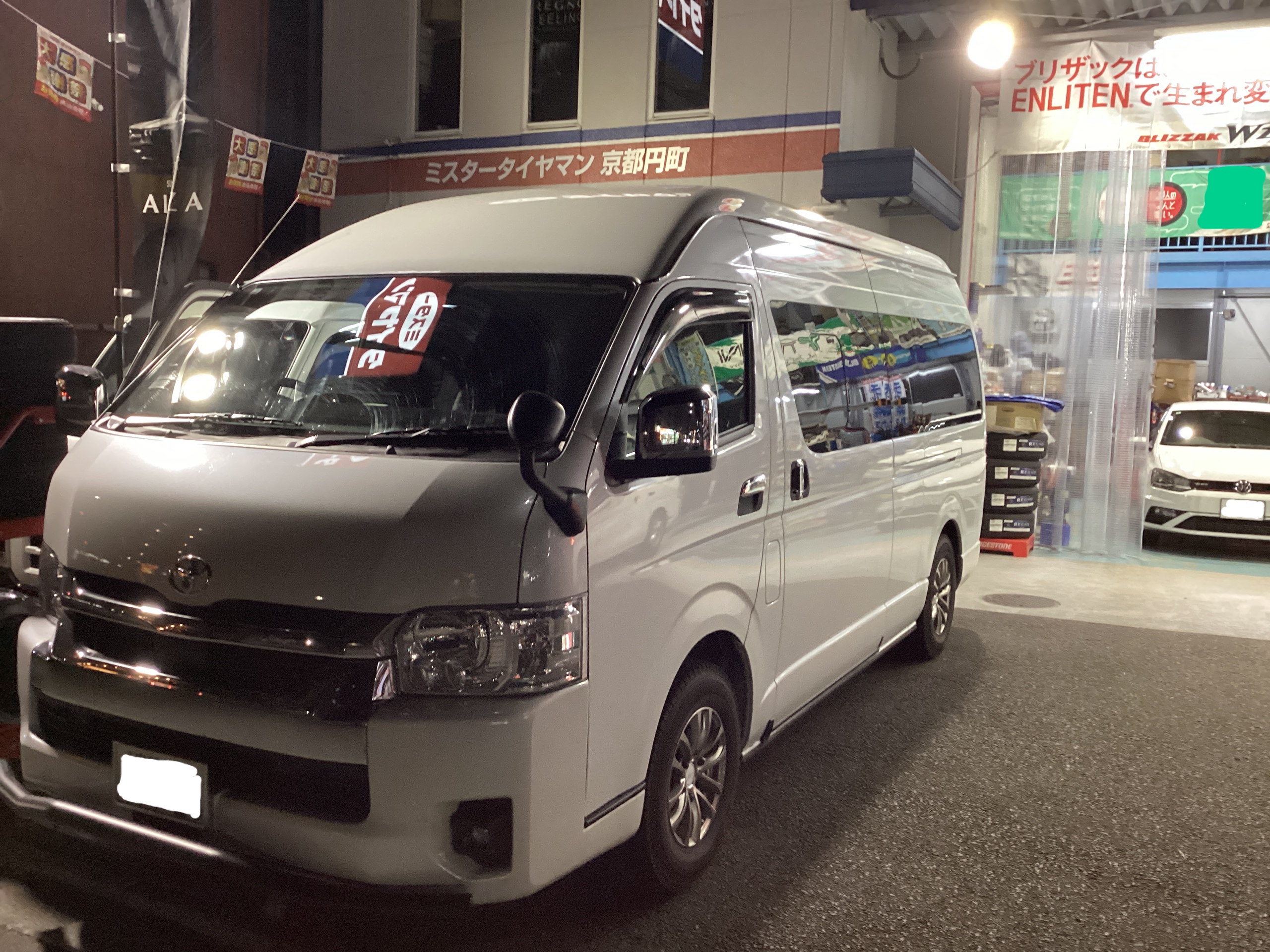

今回のお車はスーパーロングなのでこの位置に決めました。
あとは助手席グローブボックスまで配線を仕込んで行きました。
オーバーヘッドコンソールを外し、屋根の内張にテープで固定して
配線を仕込みました。

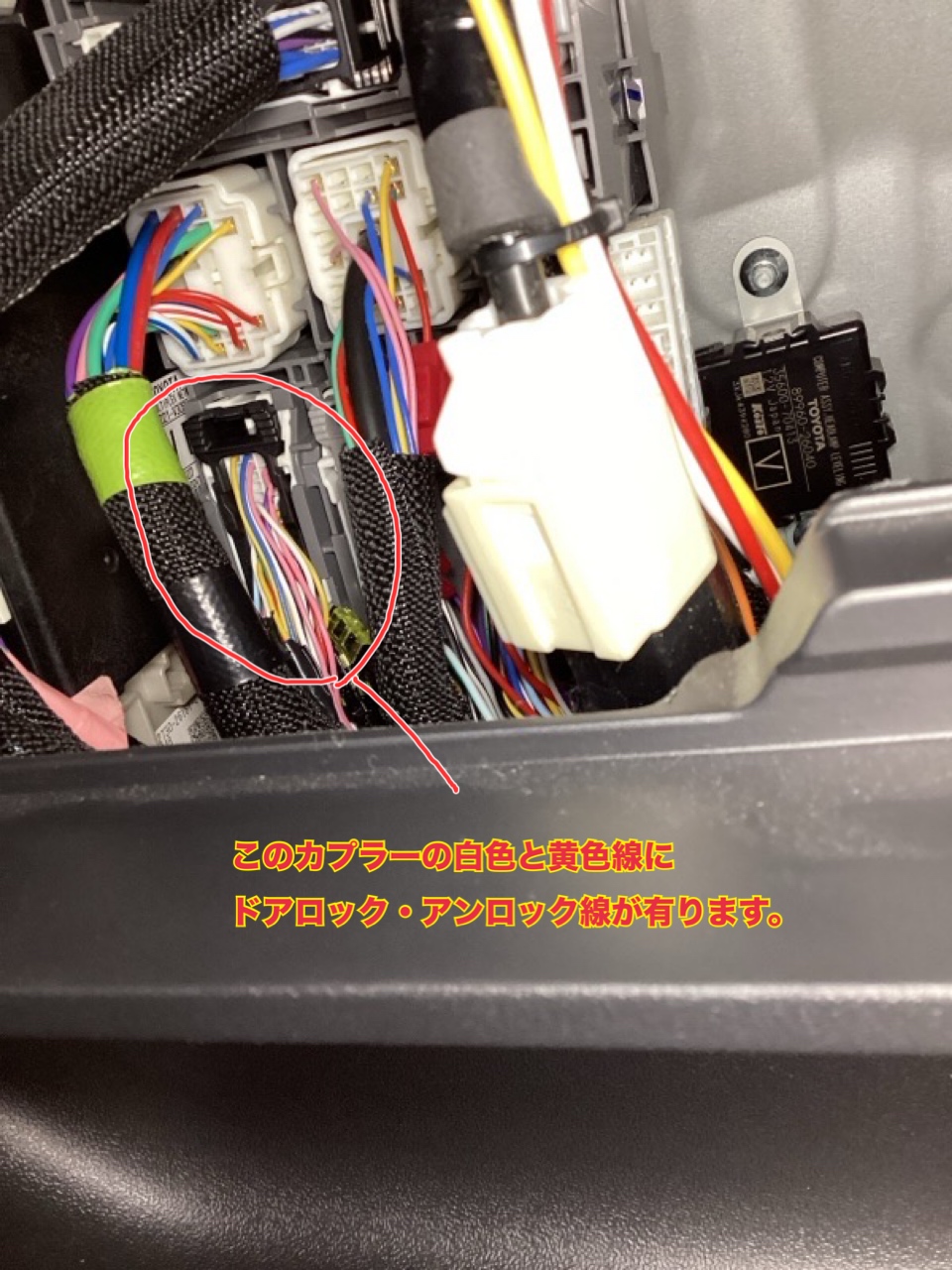

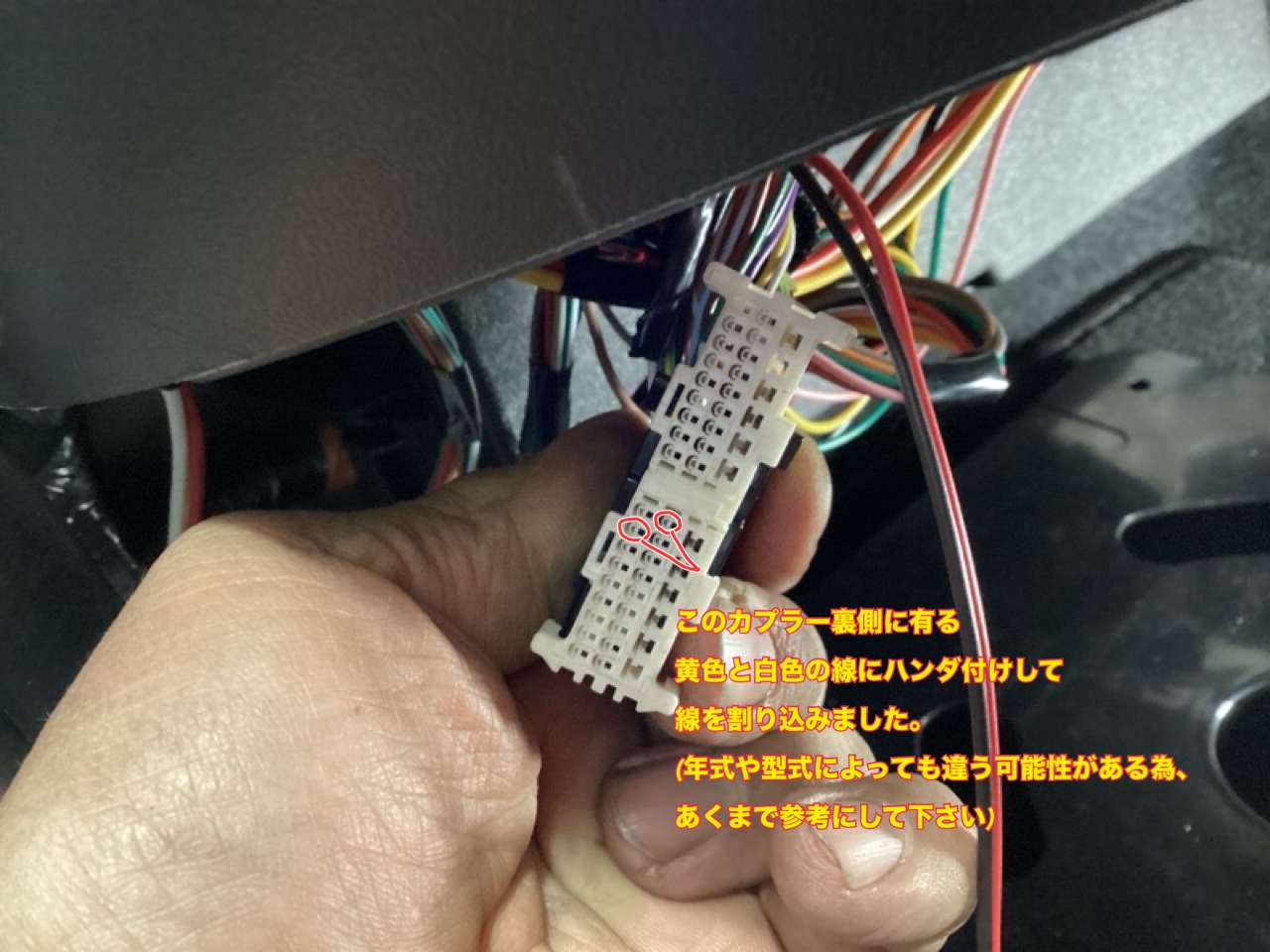

助手席グローブボックスを外してこのカプラーを取り外します。
その際、該当するカプラーの上にあるカプラーも抜いてしまうと作業がし易いです。
配線はハンダ付けを行い、抜けない様に施工しました。
最終的に動作確認をしてお渡し致しました。
御用命頂き誠に有り難う御座いました。
