30アルファード　セキュリティ　ナビ　スピーカー　ｅｔｃ…

新車納車されて間も無い30アルファードにナビ・天井吊下モニター・フロントスピーカー・サブウーファー・

4CHパワーアンプ・LEDレフレクター・テイン車高調・アライメント・セキュリティを取付させて頂きました。

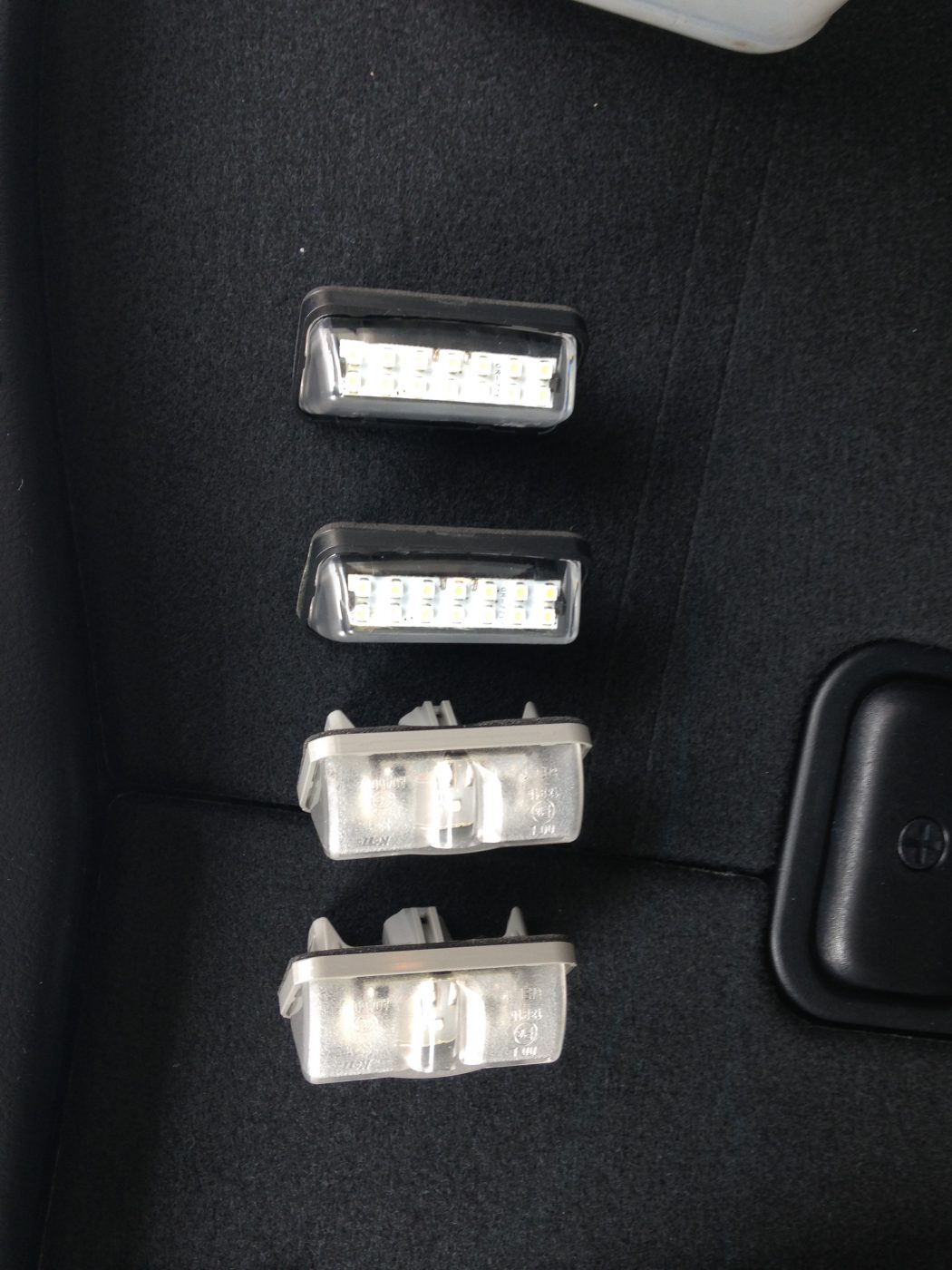

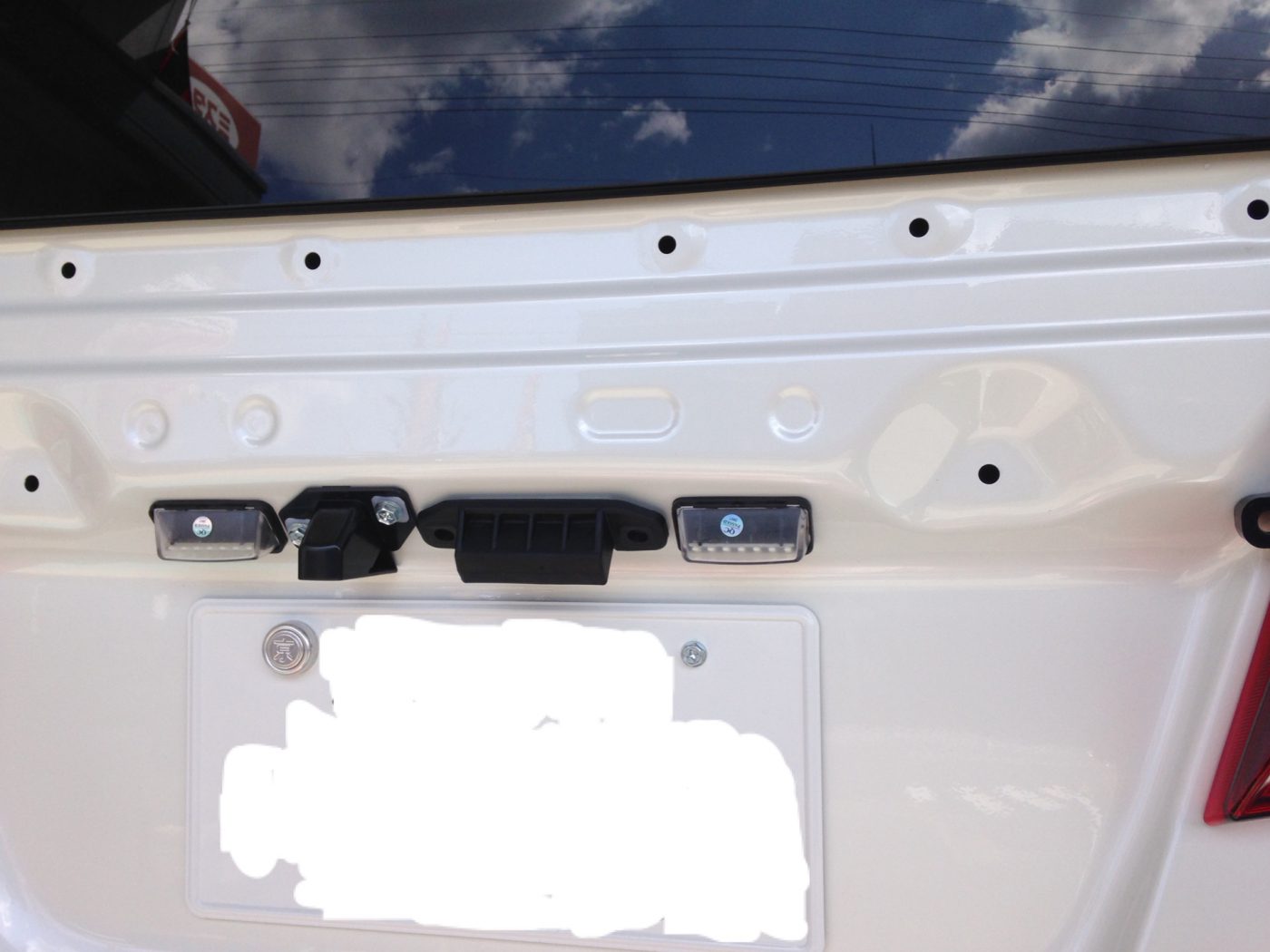

ライセンスランプ　純正（写真下）もLEDで白いのですが、更に明るさを求めて交換させてもらいました。

SMDの数がかなり多いですね（写真上）

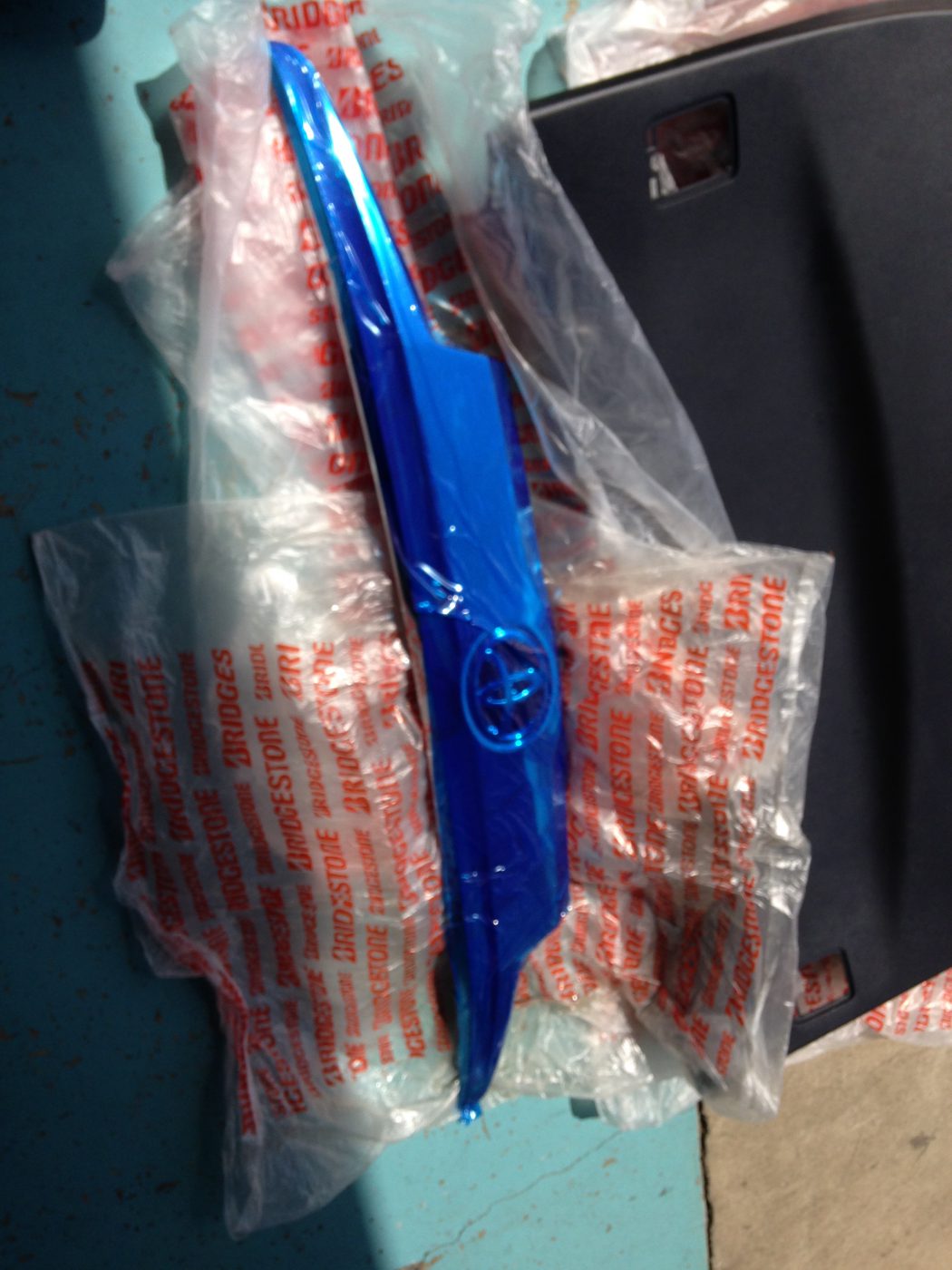

バックカメラをつけるのにリアガ－ニッシュを外すので、ライセンスランプ交換はついで作業になります。

バックカメラはアルパインの車種専用ですので、大きな加工も無く取り付けも出来ます。

何よりカメラの配線をナビ本体まで布設しなくて良いのがGOODです。

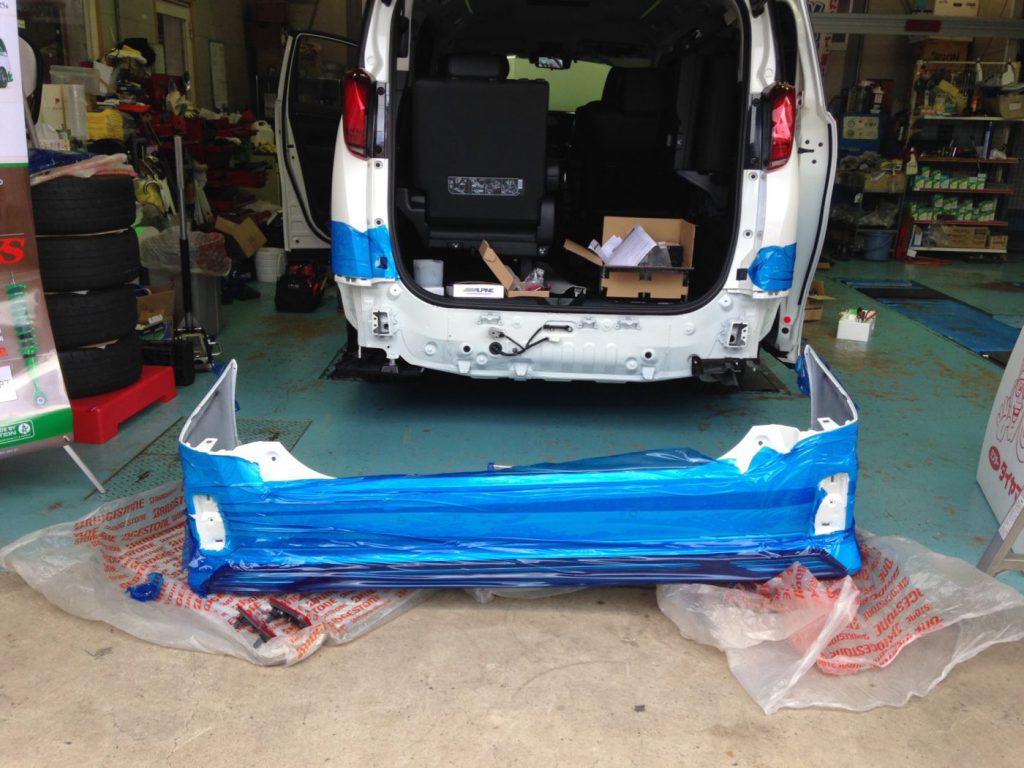

リアレフレクターをLEDタイプに交換するためにバンパーを外しました。

配線を通す為の穴をステップドリルで開けました。

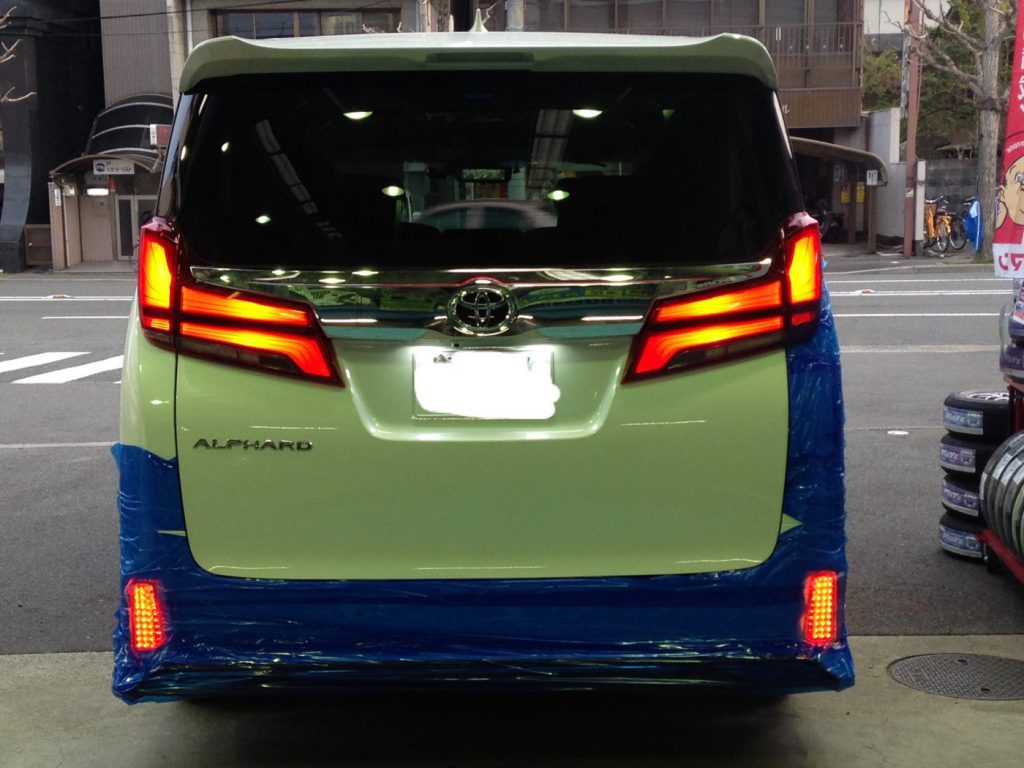

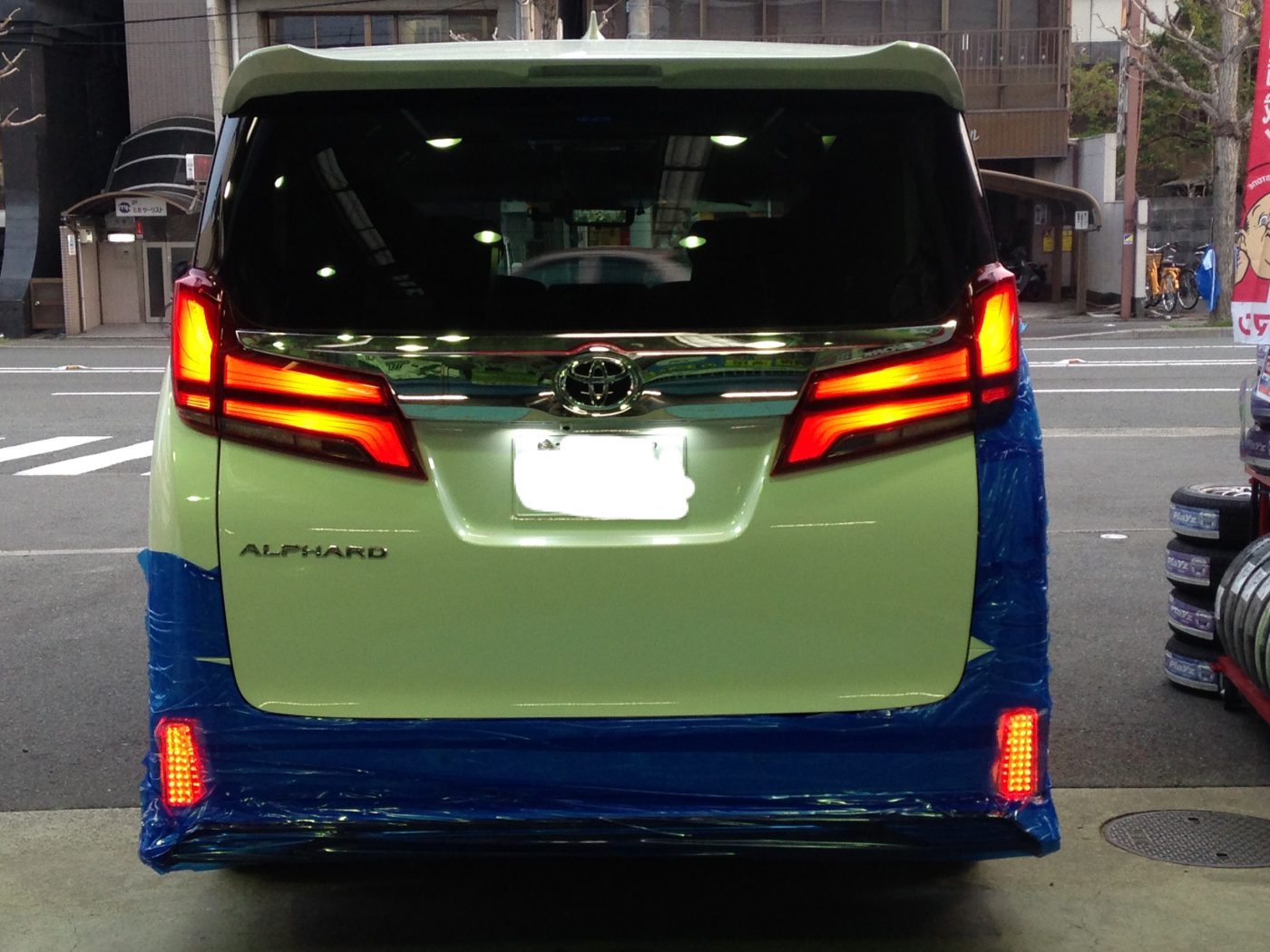

スモール点灯時

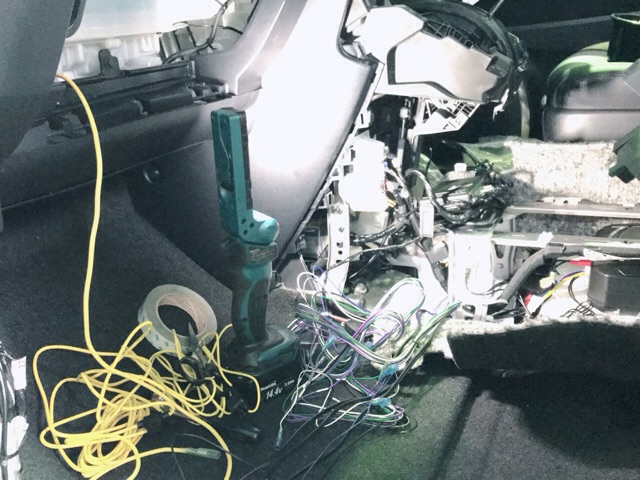

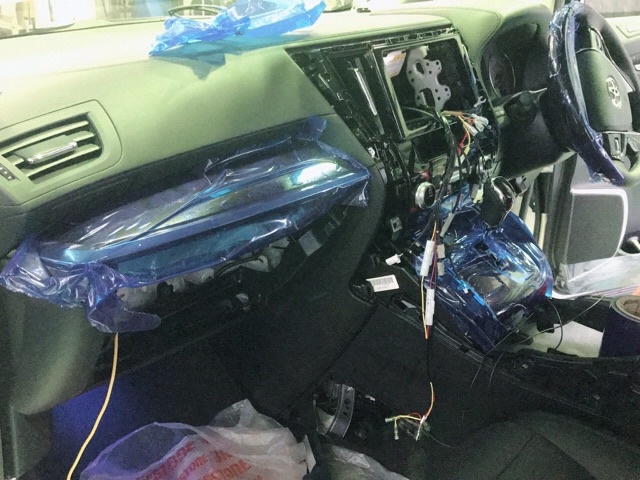

ダッシュ廻り。今回は配線が多いので収めるのに一苦労しました。

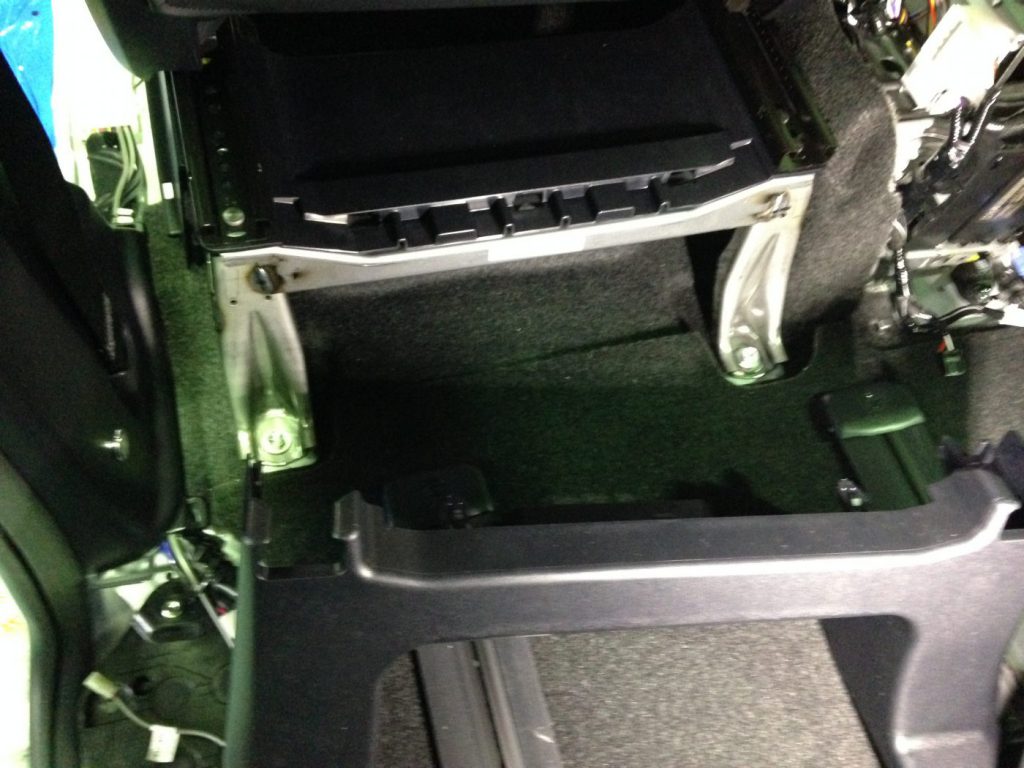

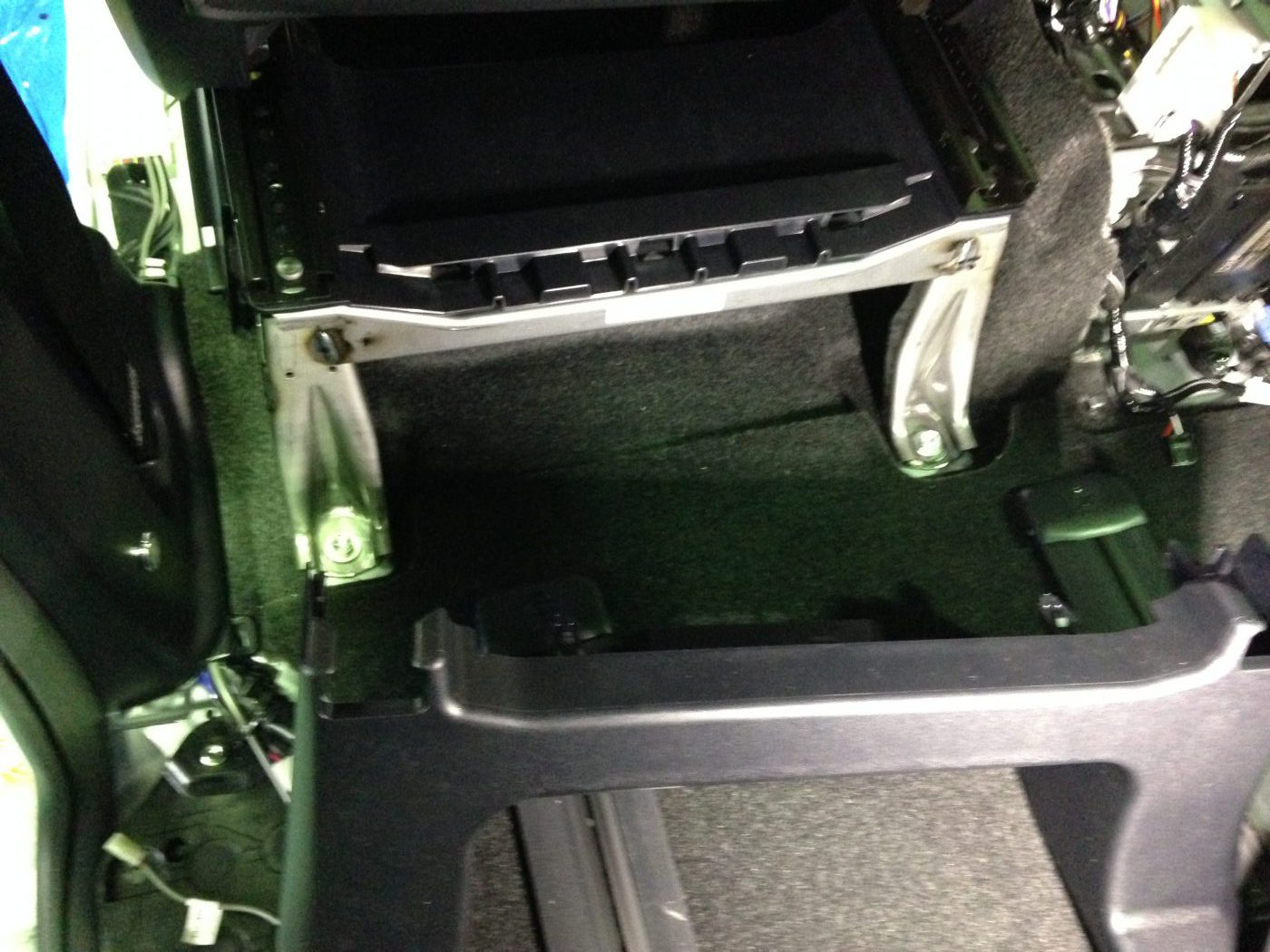

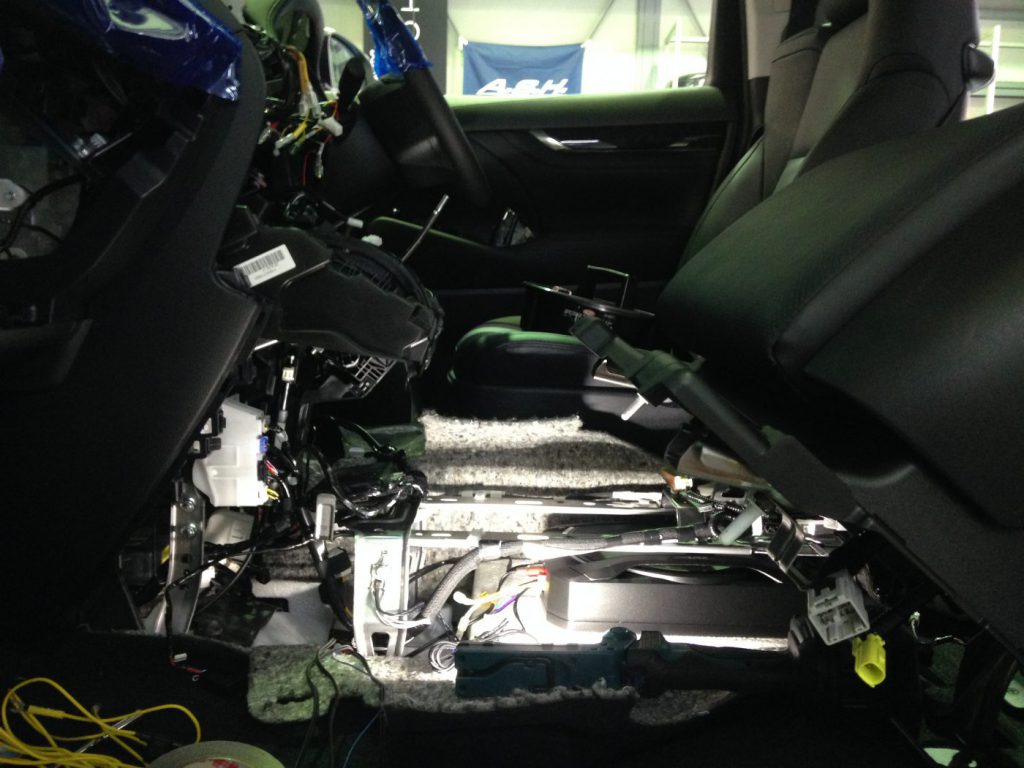

センターコンソールを外して、サブウーファーを取り付けるために助手席を外します。

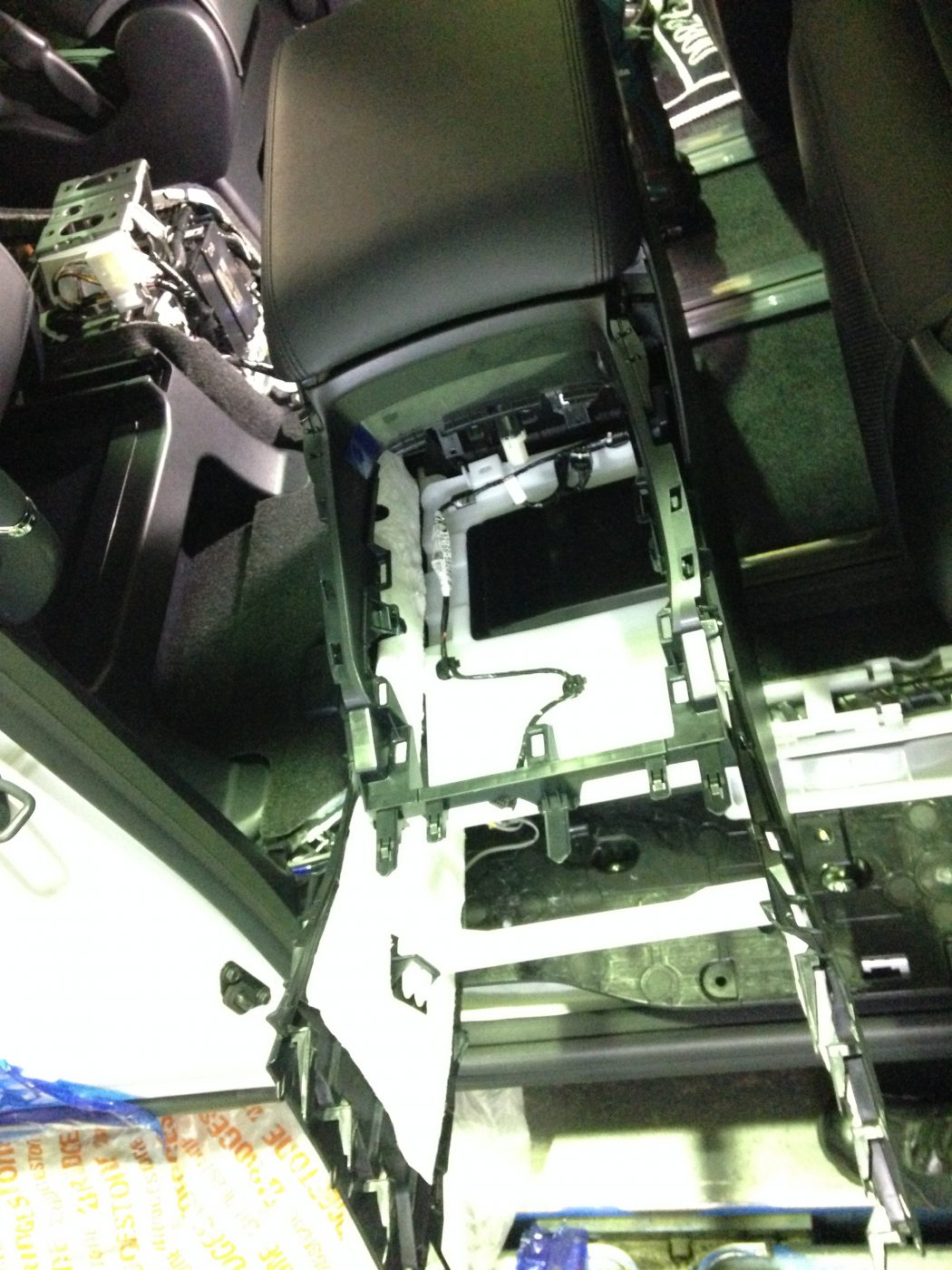

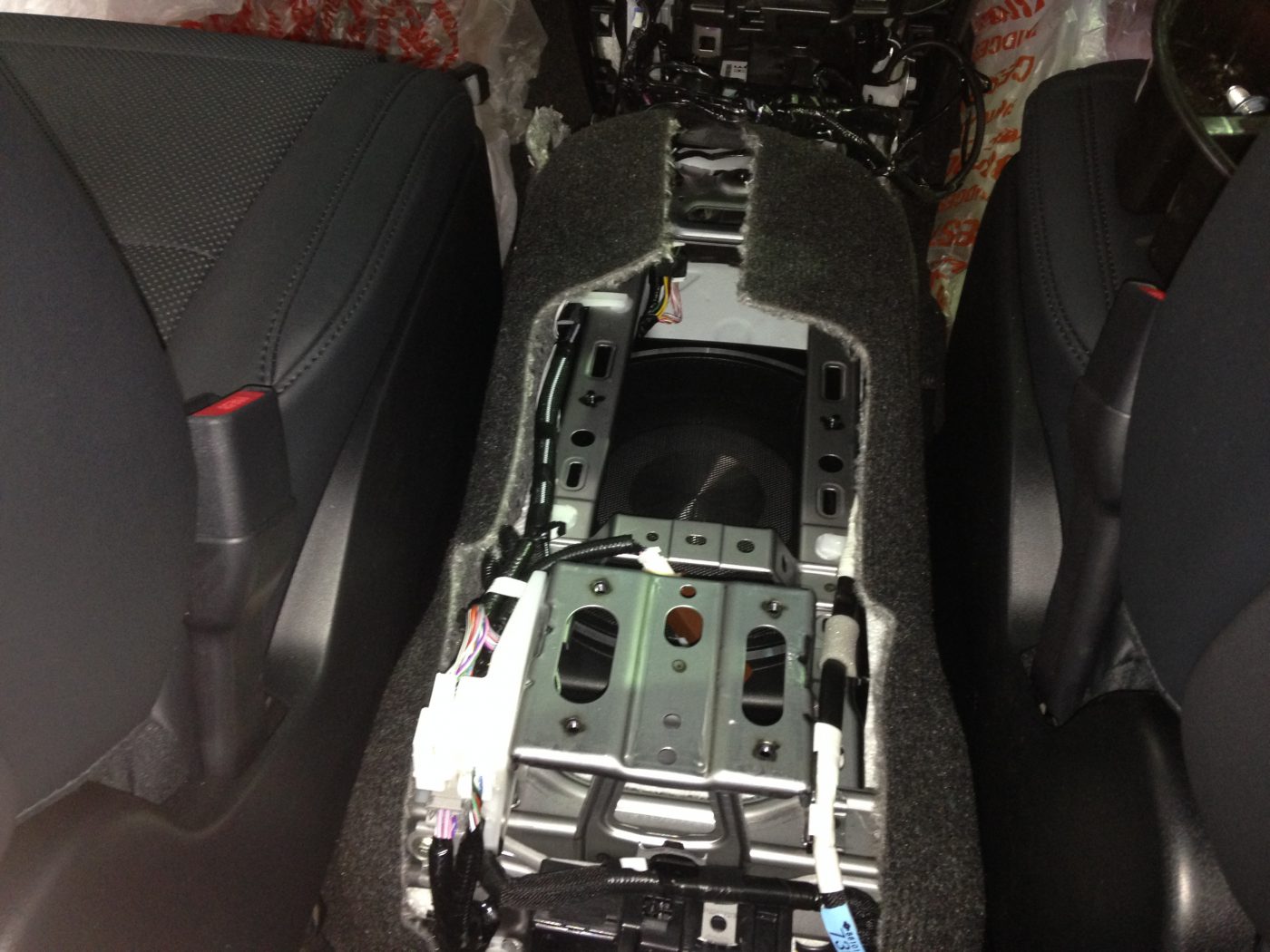

センターコンソール取外しカバー類を外すと・・・結構大きなスペースがあるので、

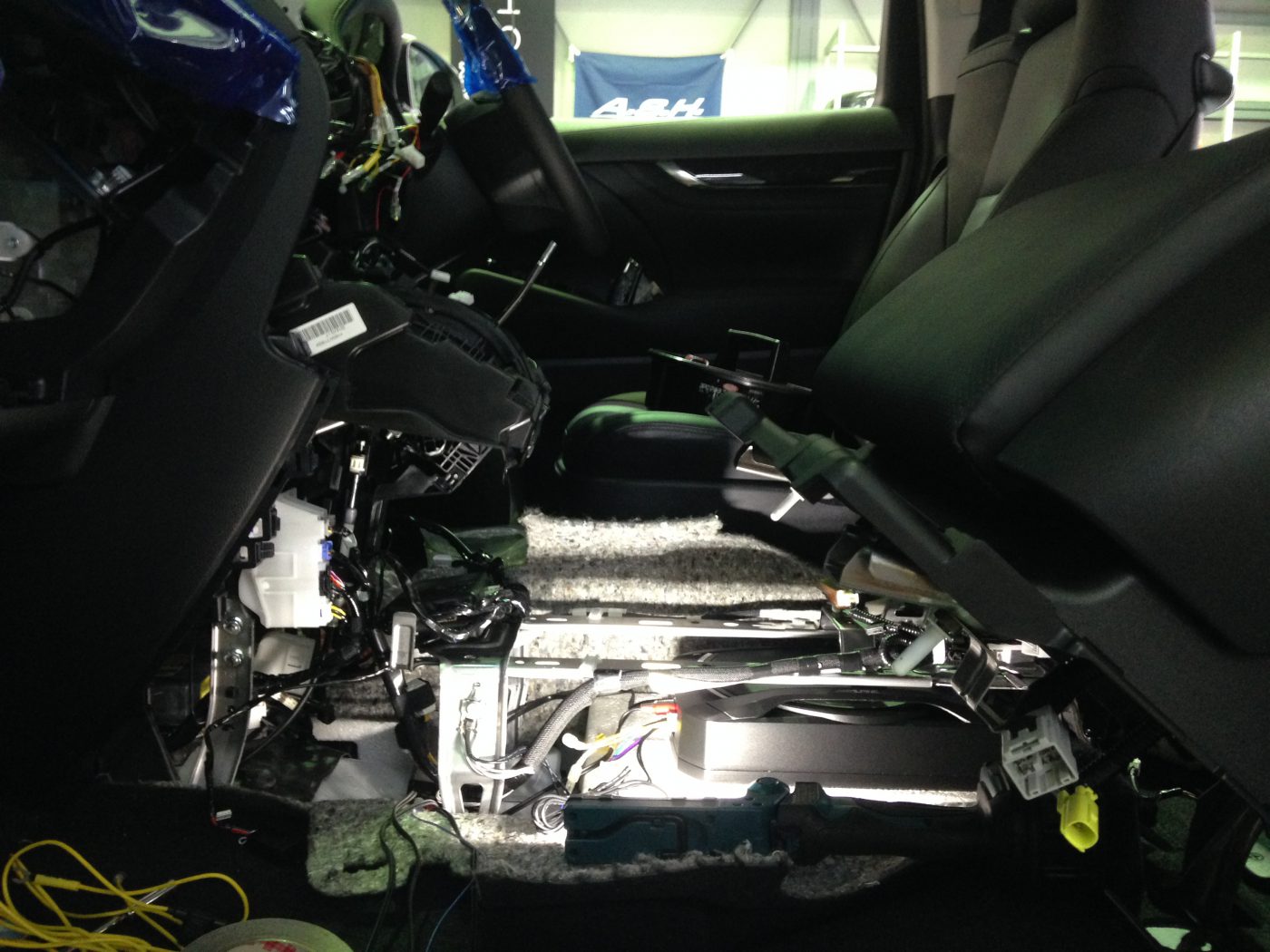

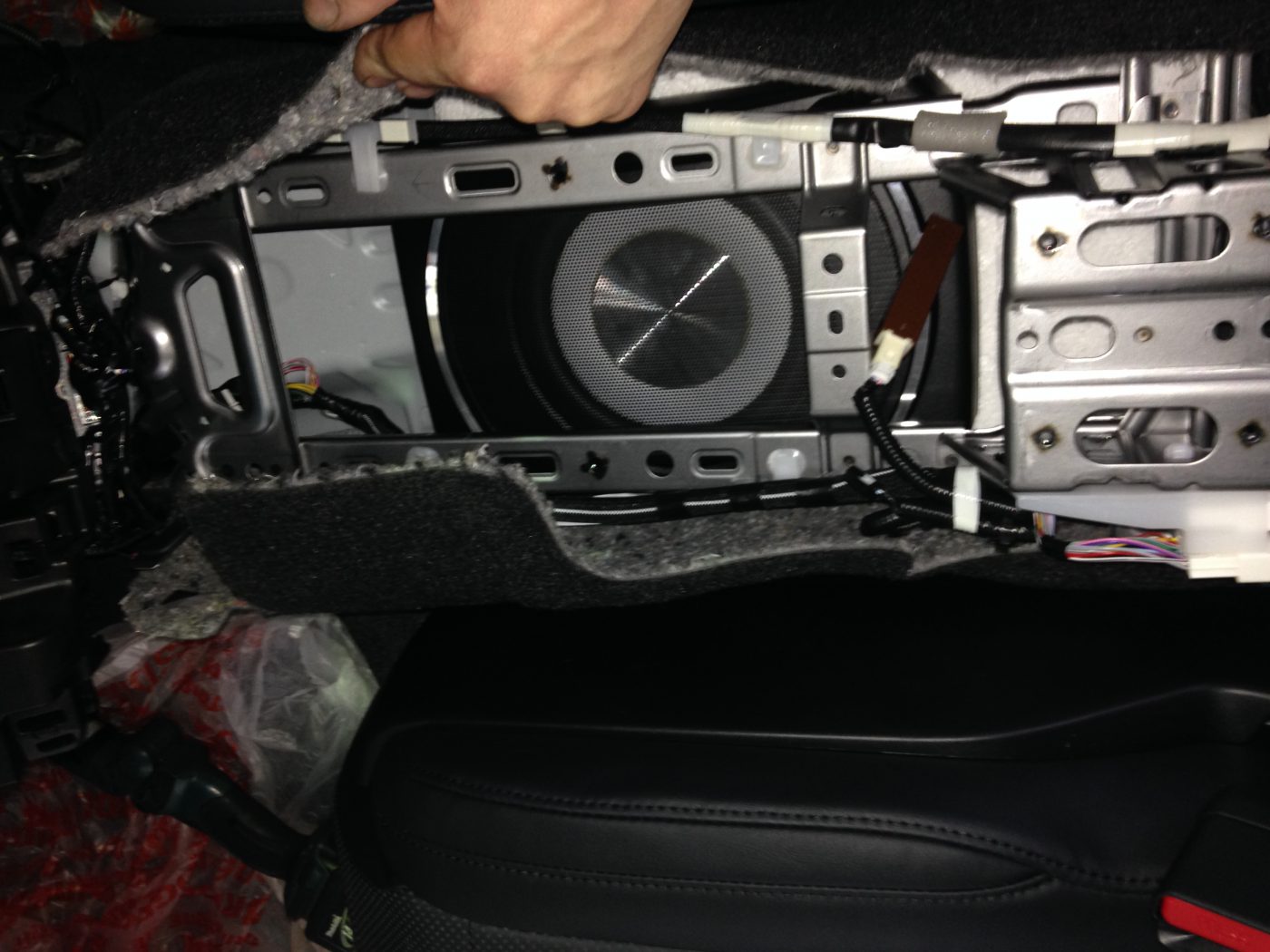

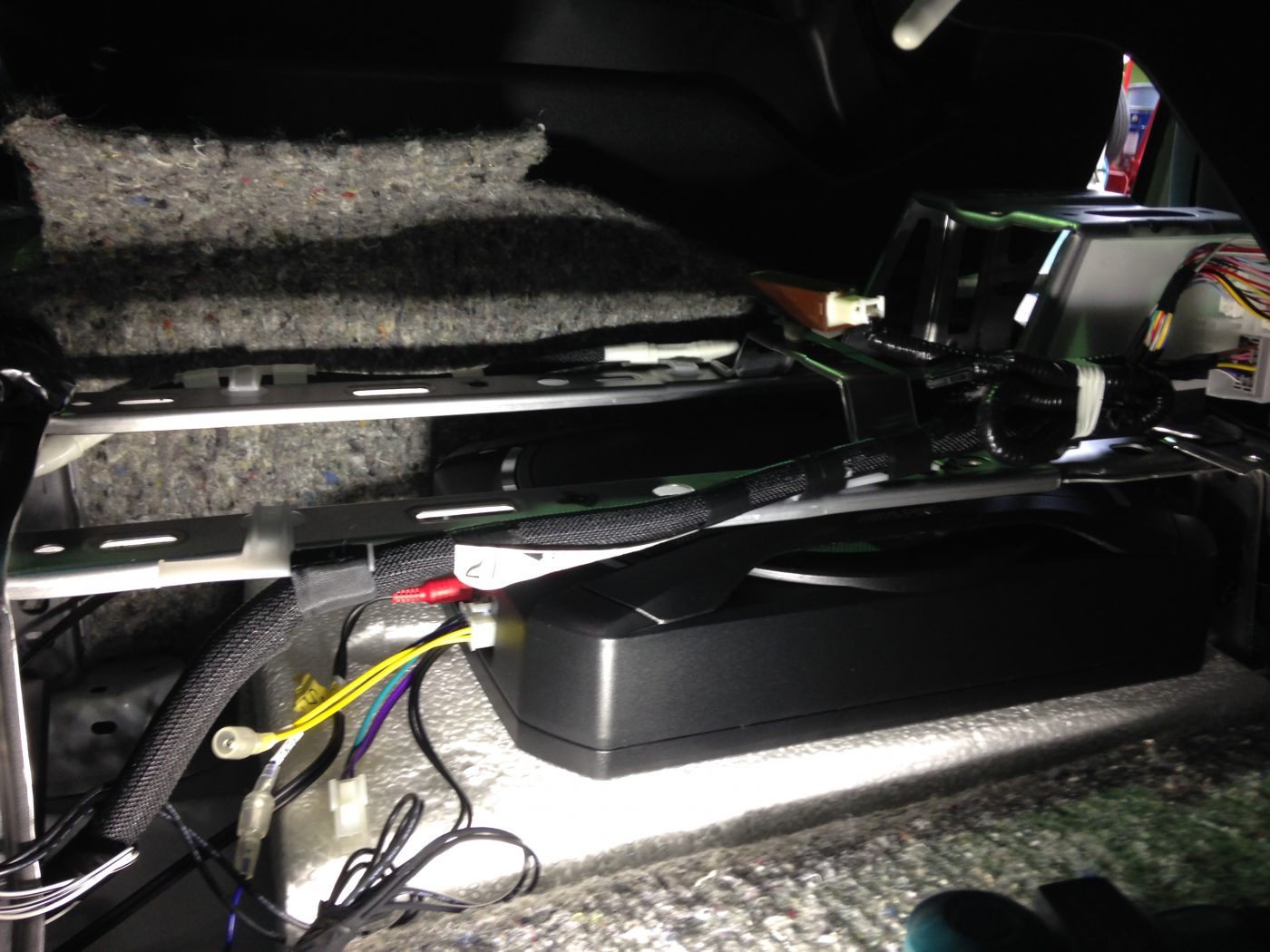

助手席側から撮影です。 この位置にサブウーファーを収めました。

 カーペットやカバーを戻すとこんな感じに・・・

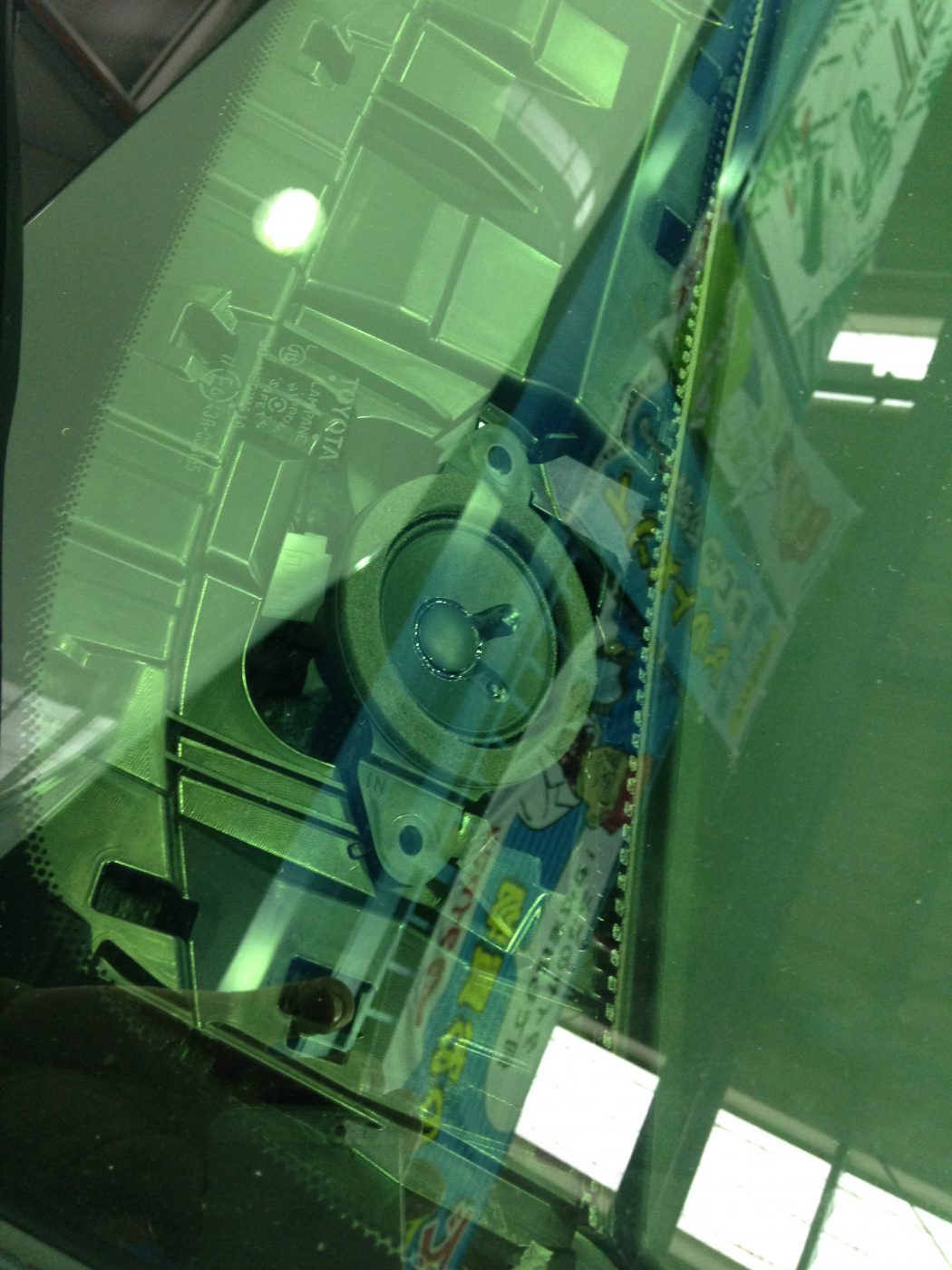

ダッシュボードに有るツィーターはまず、

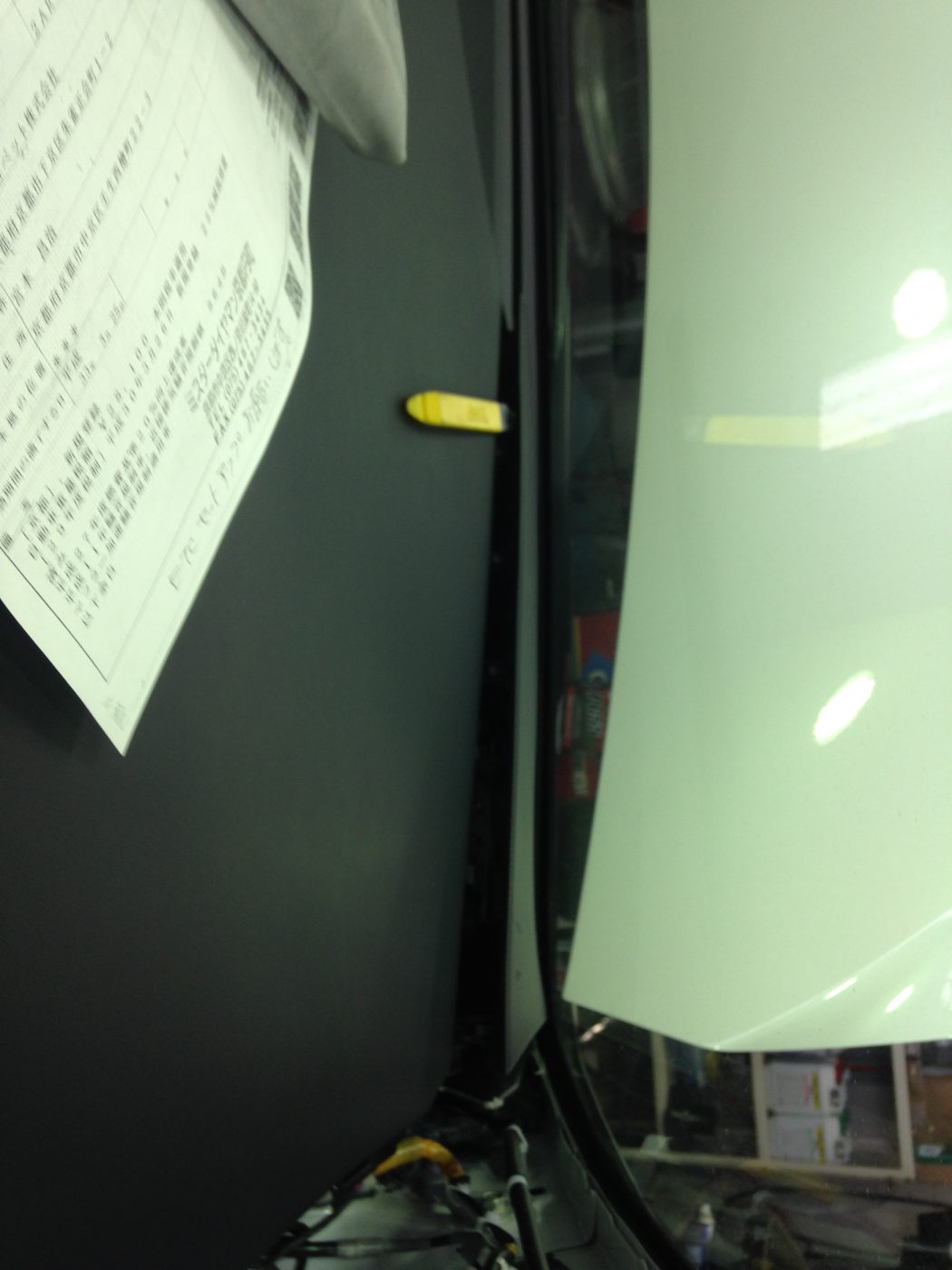

Aピラーのカバーを外してグリルを内張めくりでごぜて外します。

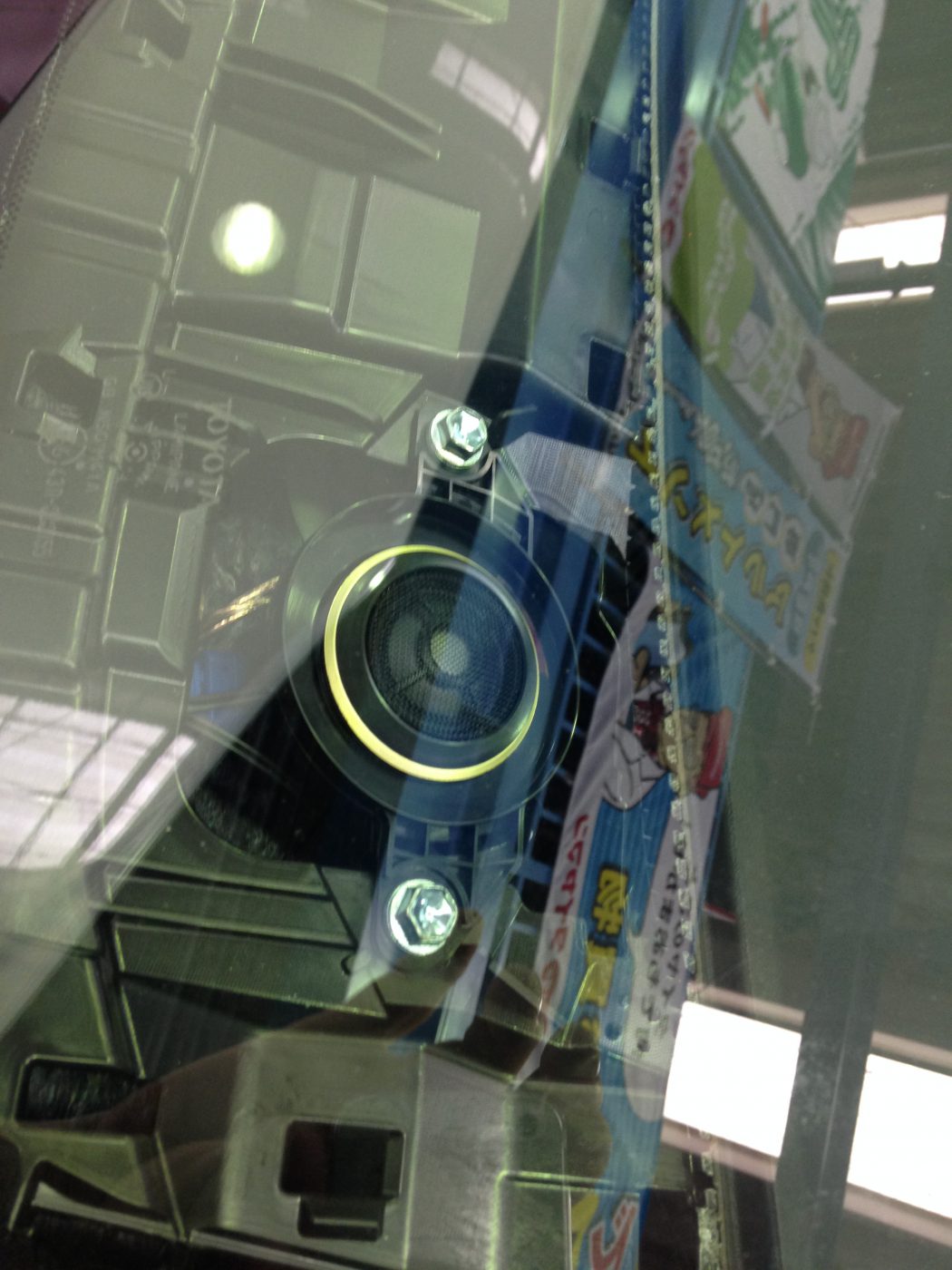

ツィーター両サイドのビスを外して取外します。

4極のカプラーとアッテネーターを配線してから

ツィーターを固定します。

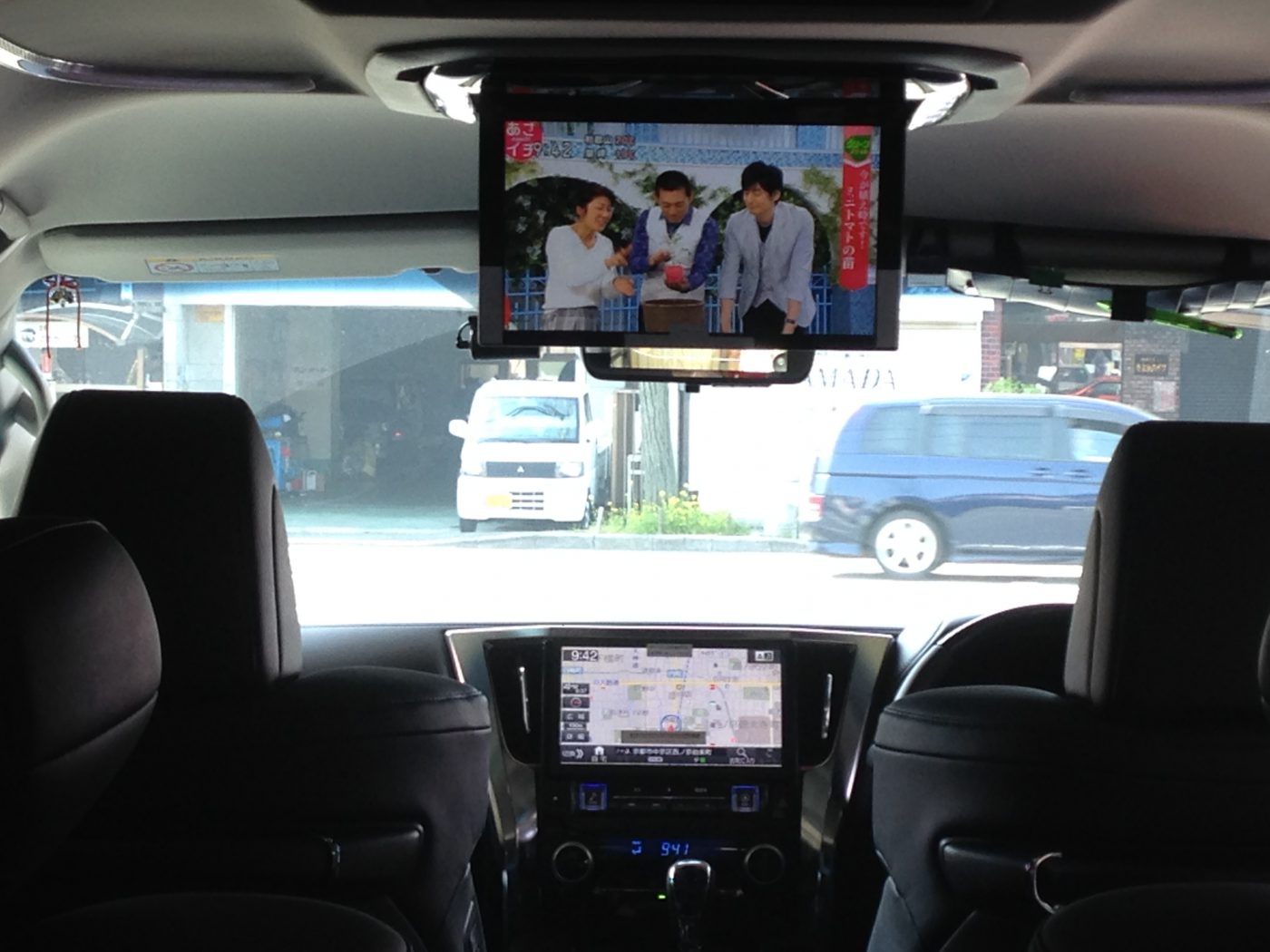

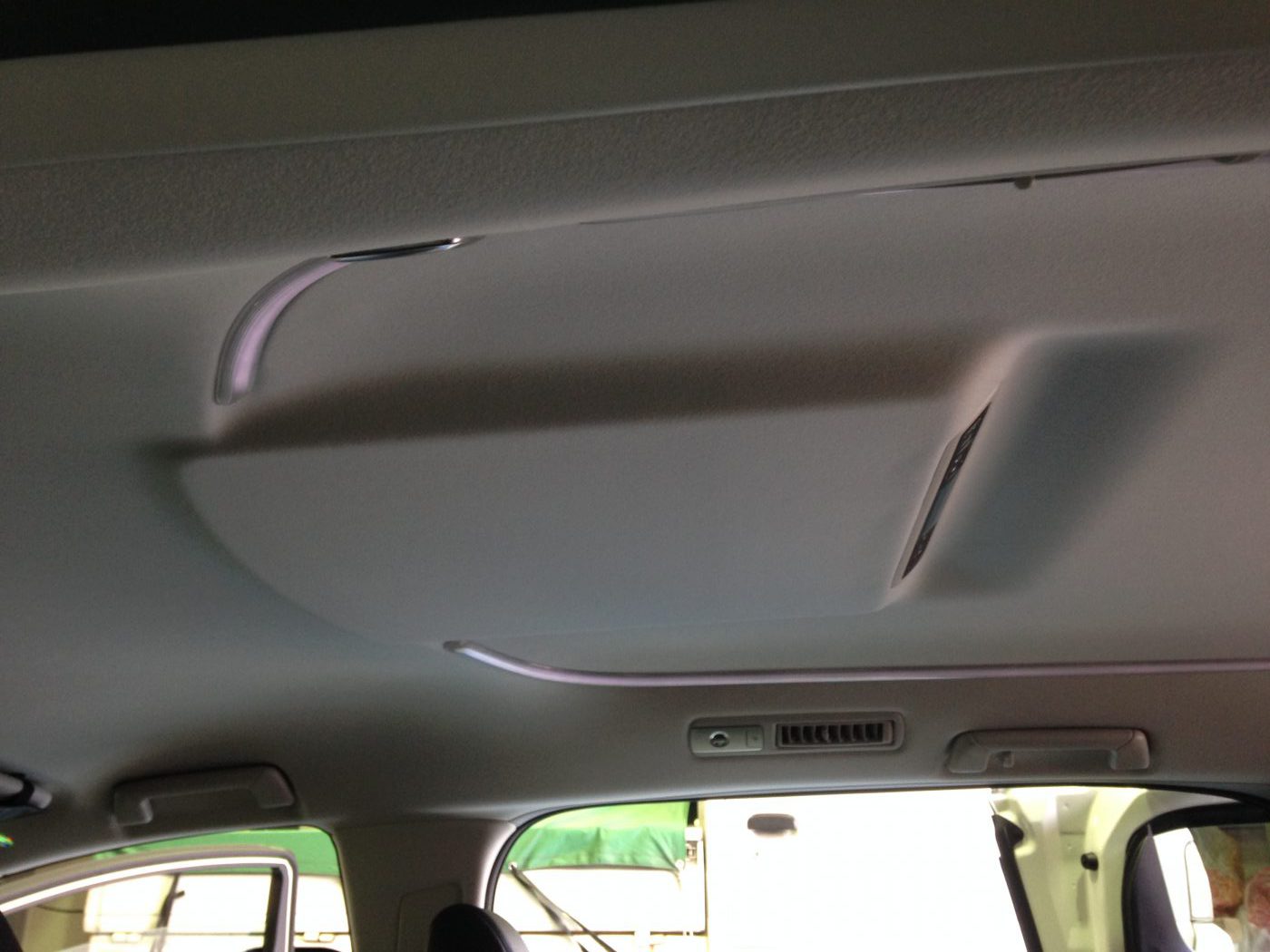

天井吊り下げモニターを取り付け

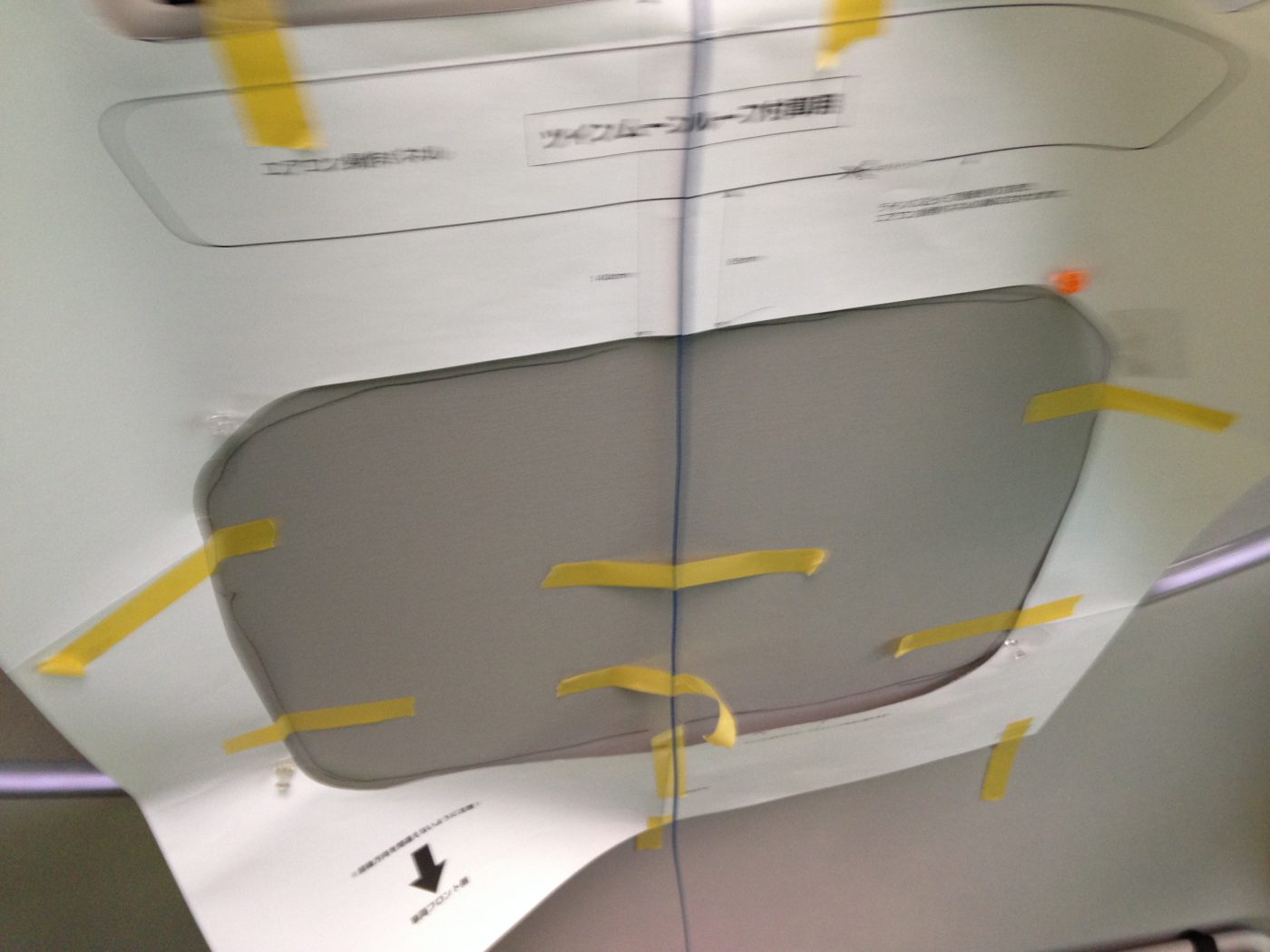

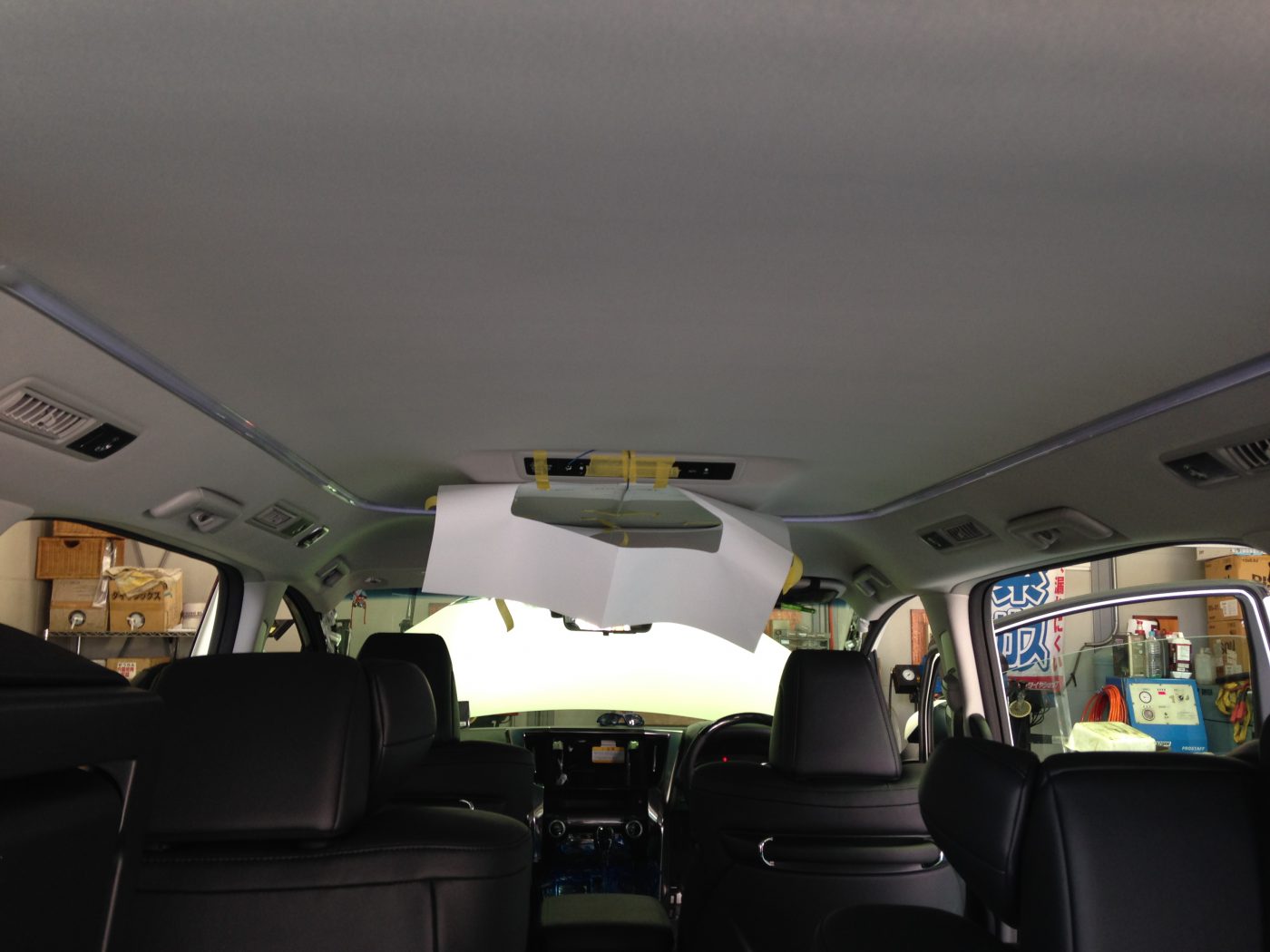

テンプレートをマスキングテープと押しピンで

固定します。

テンプレートのセンターが出難いので。リア用エアコンコントロールユニットのセンターとフロントルームランプユニットのセンターを

コードを張り、それに合わしてテンプレートのセンターを出し内装を切り出します。

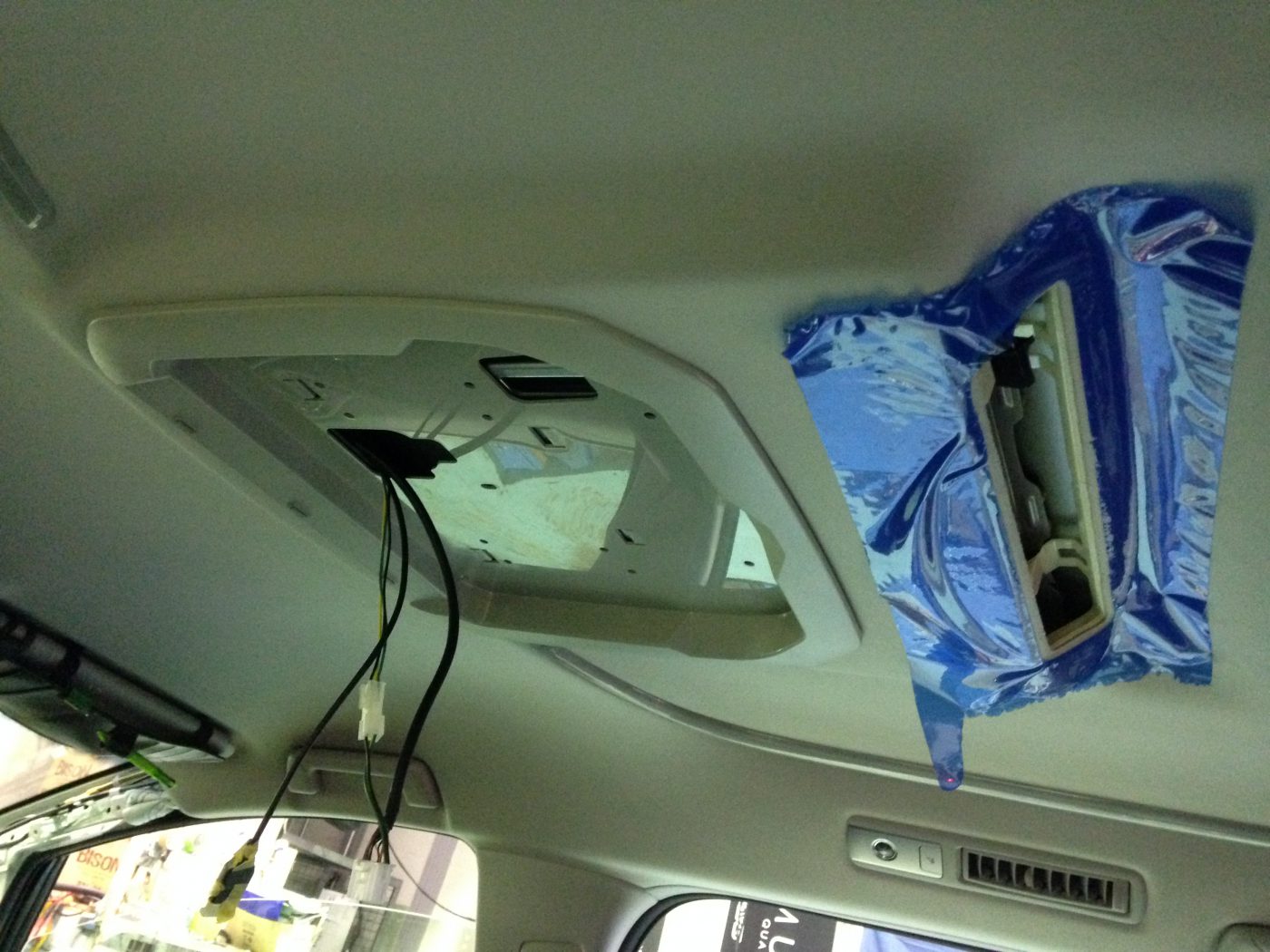

切り出した部分に車種専用取付金具で固定し、ベースプレートと配線を布設

後、ETCやレーダー・ドライブレコーダーそしてクリフォードを施工させて頂きました。

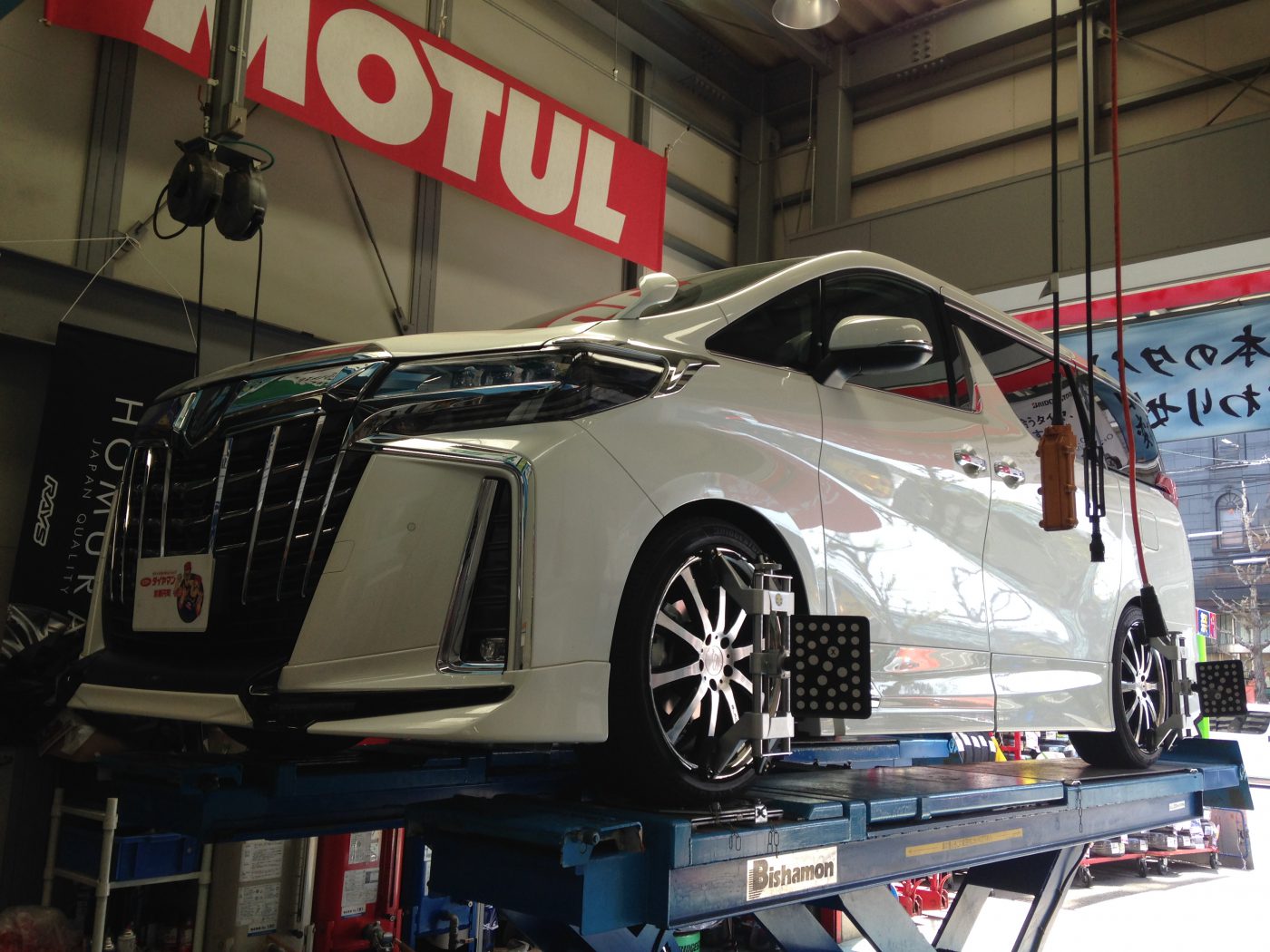

足回りはテイン製FLAX-Aを装着し、アライメント調整を行いました。

御用命誠にありがとうございました。
