公開日: 2018年3月25日 - 最終更新日: 2018年12月4日

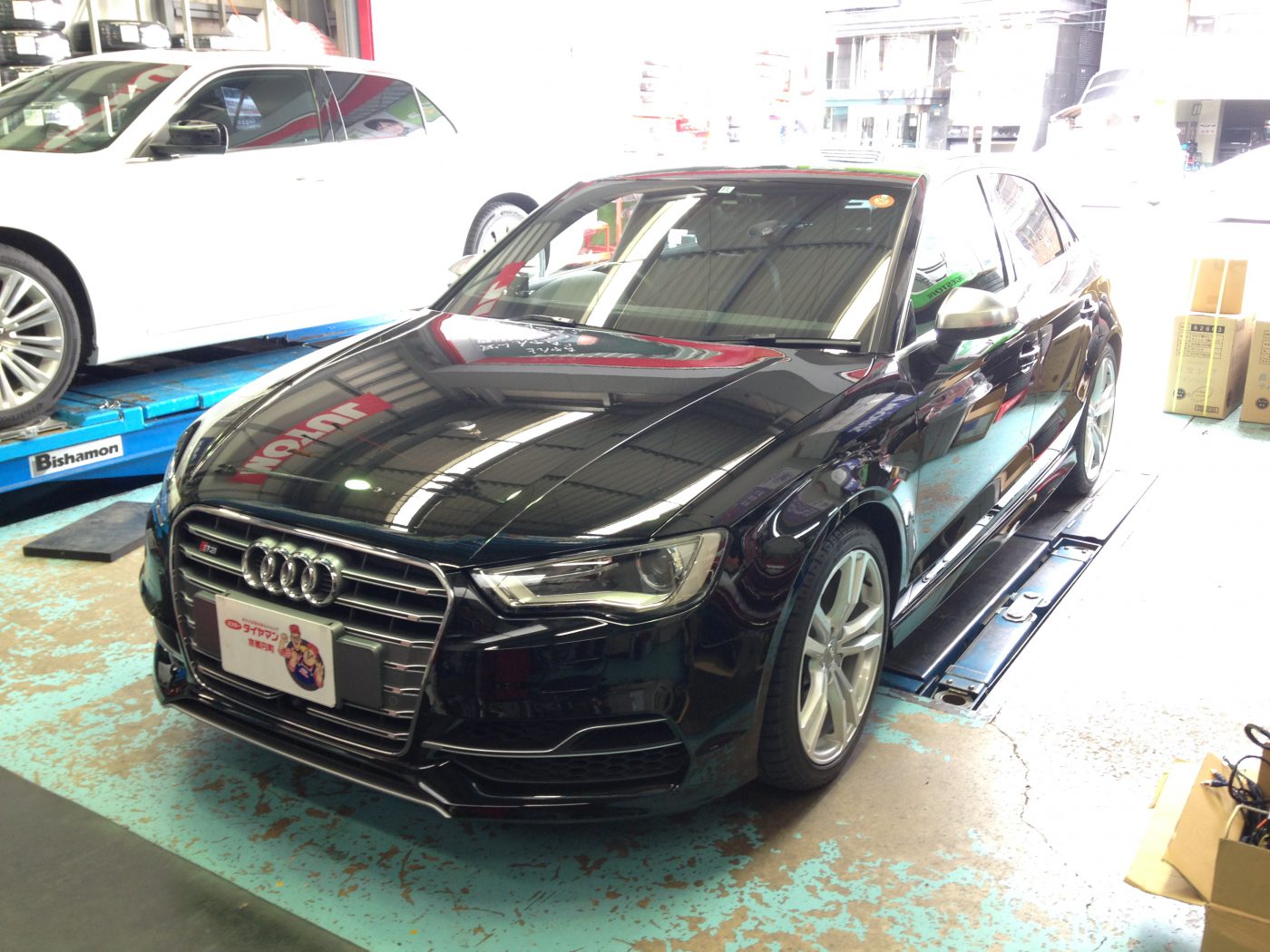

アウディS3 2014年モデル ドリンクホルダーイルミネーション取付

Takeuchi
  • シェア
  • twitter

2015年モデル以降は標準装備になっているドリンクホルダーのLEDイルミネーションを

2014年モデルのアウディS3に加工取り付けさせて頂きました。

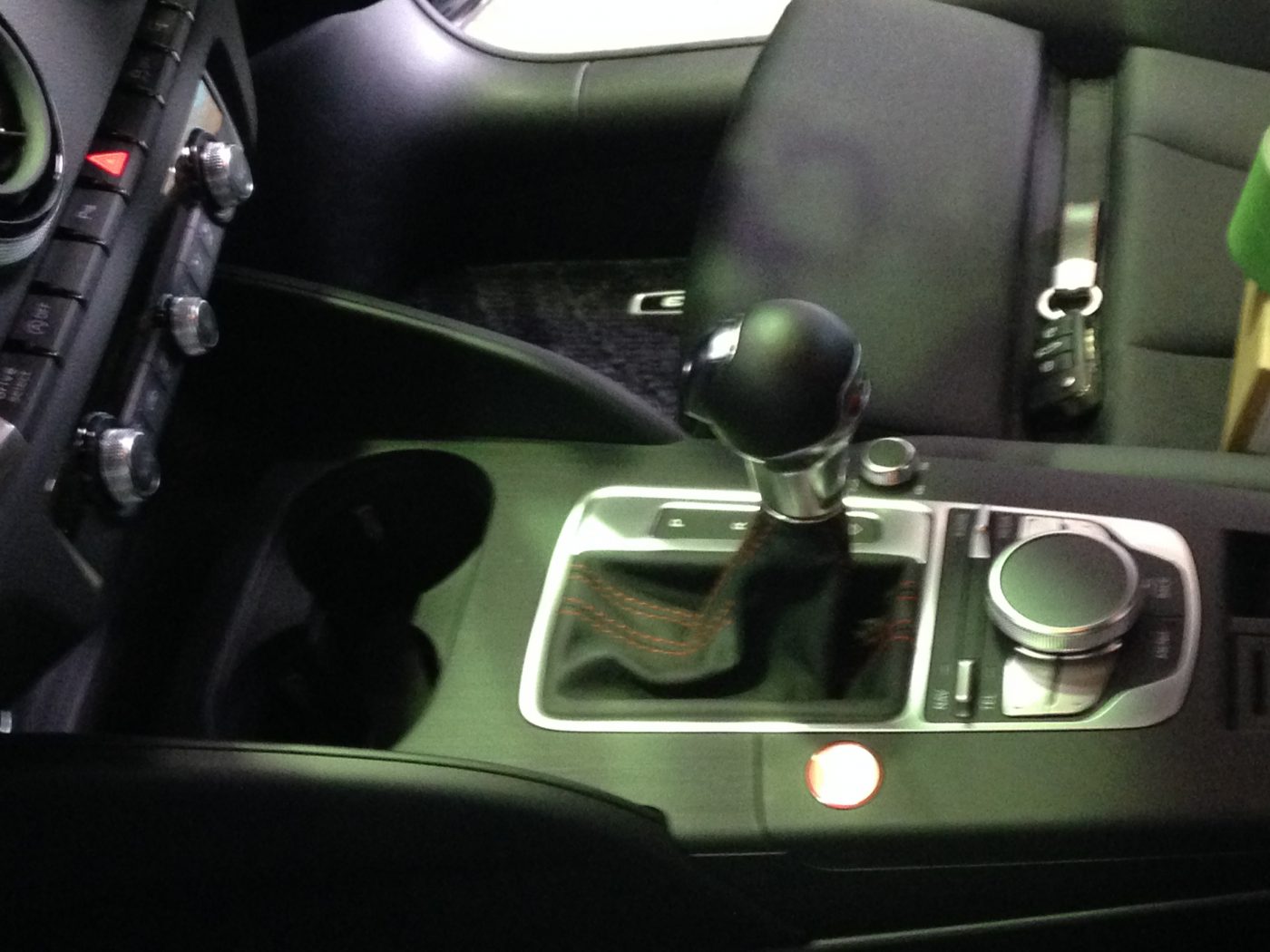

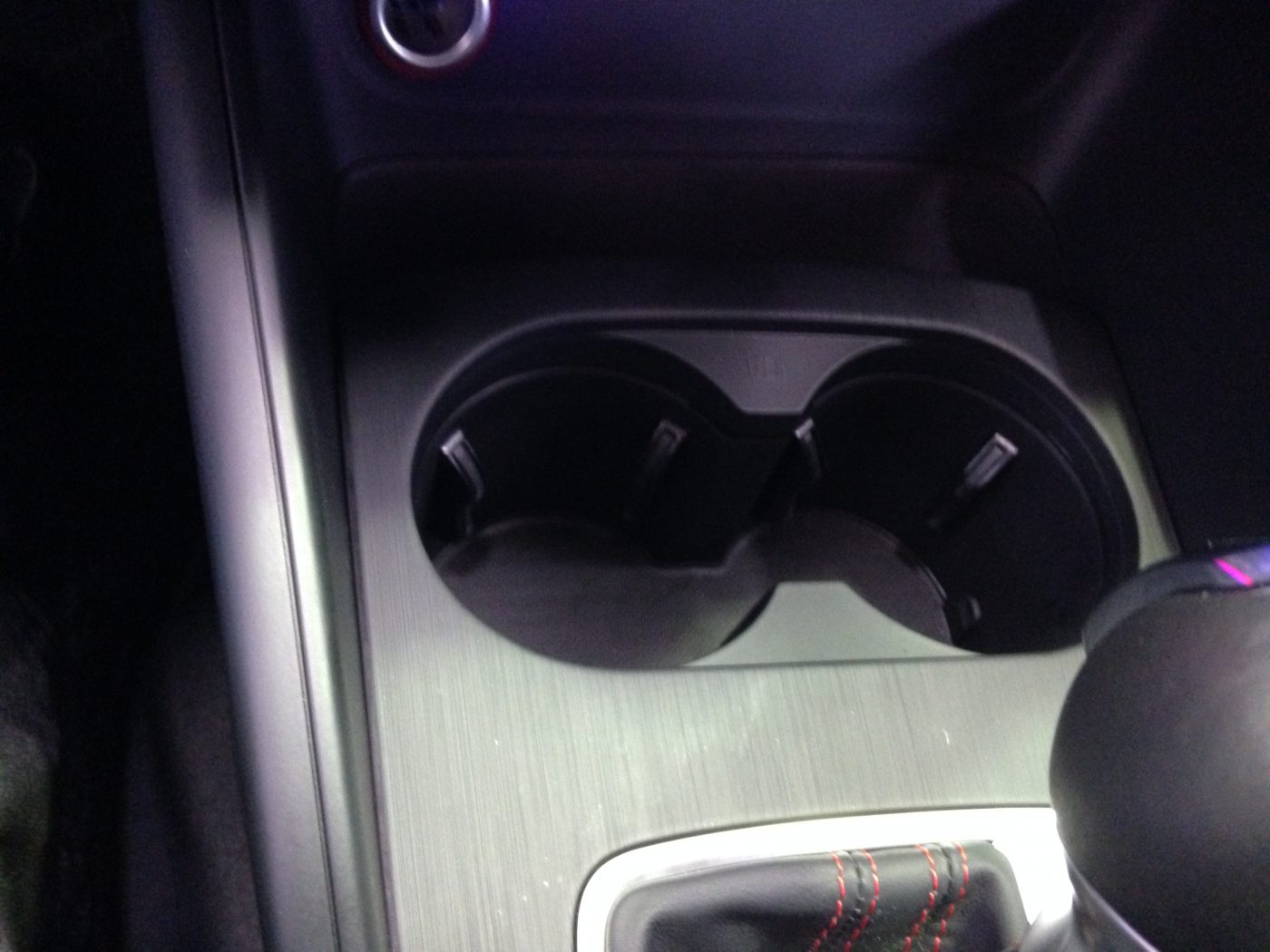

まず、この内装を外すのですが・・・

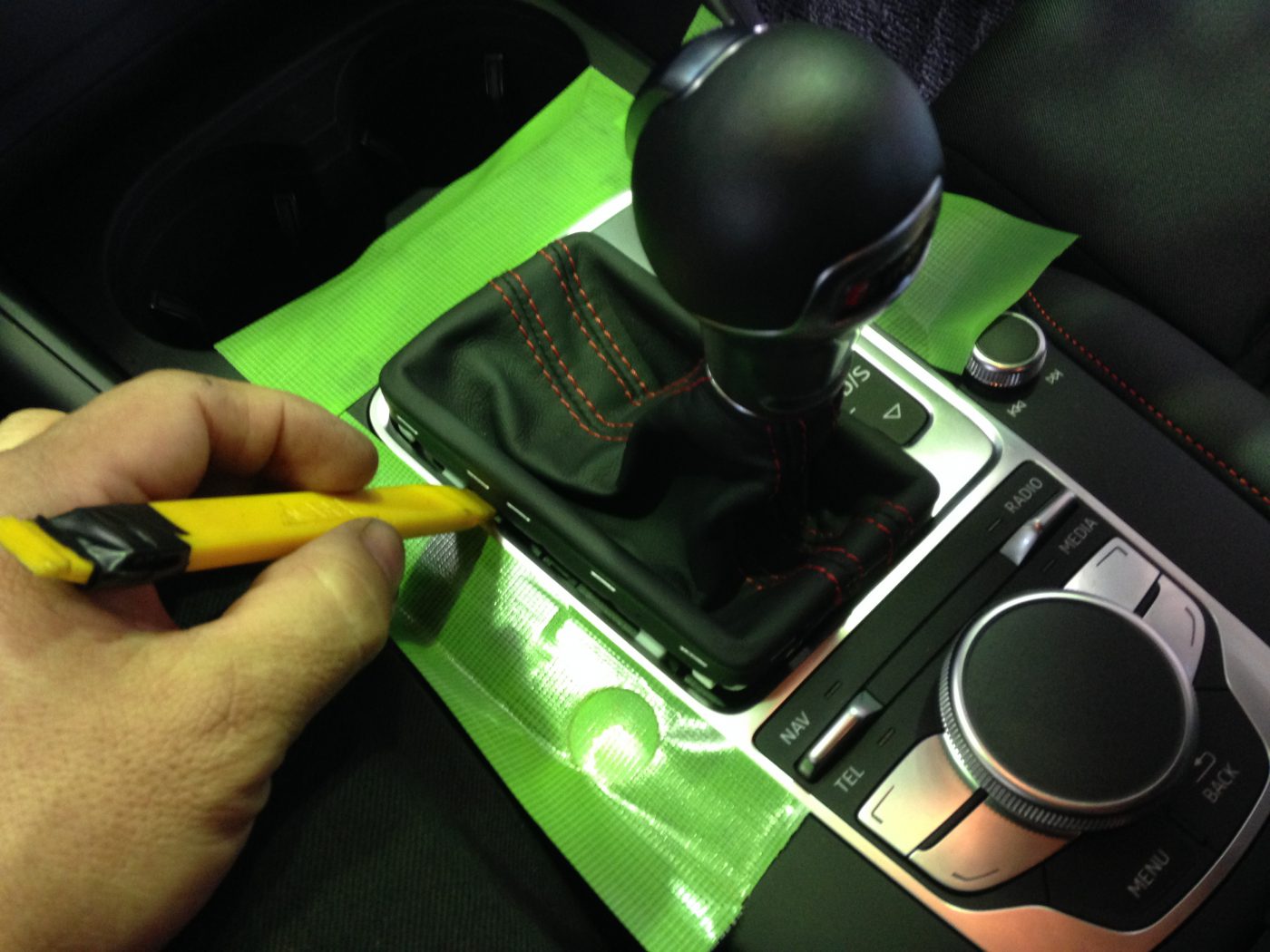

養生テープを張り、シフトブーツを端の方から慎重に浮かして取外します。

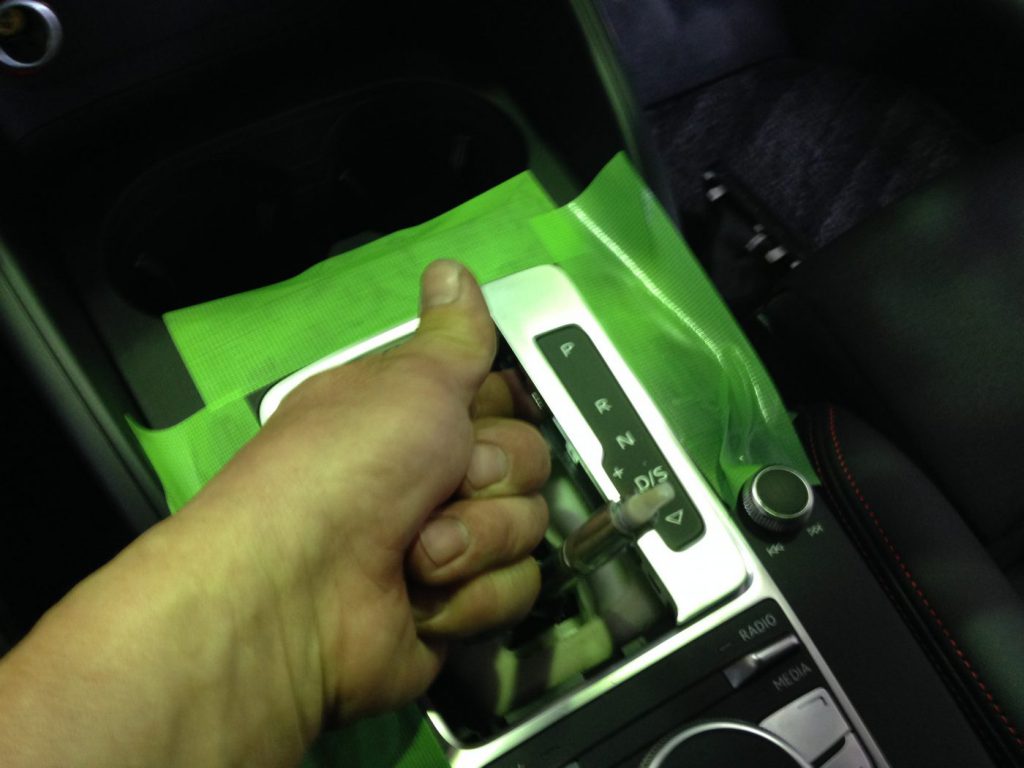

次に、シフトノブの下側の六角を手で左方向へ約30度ぐらい回すと、

カクッという感覚でロックが外れます。

その後シフトノブをブーツごと上に引き上げます。

ここで注意

シフトノブのロックリリースボタンは絶対に押さない事‼

万が一抜いてから押してしまうとスイッチが飛び出してバラバラになるそうですので、

メーカーへ出さないと戻せないそうです。

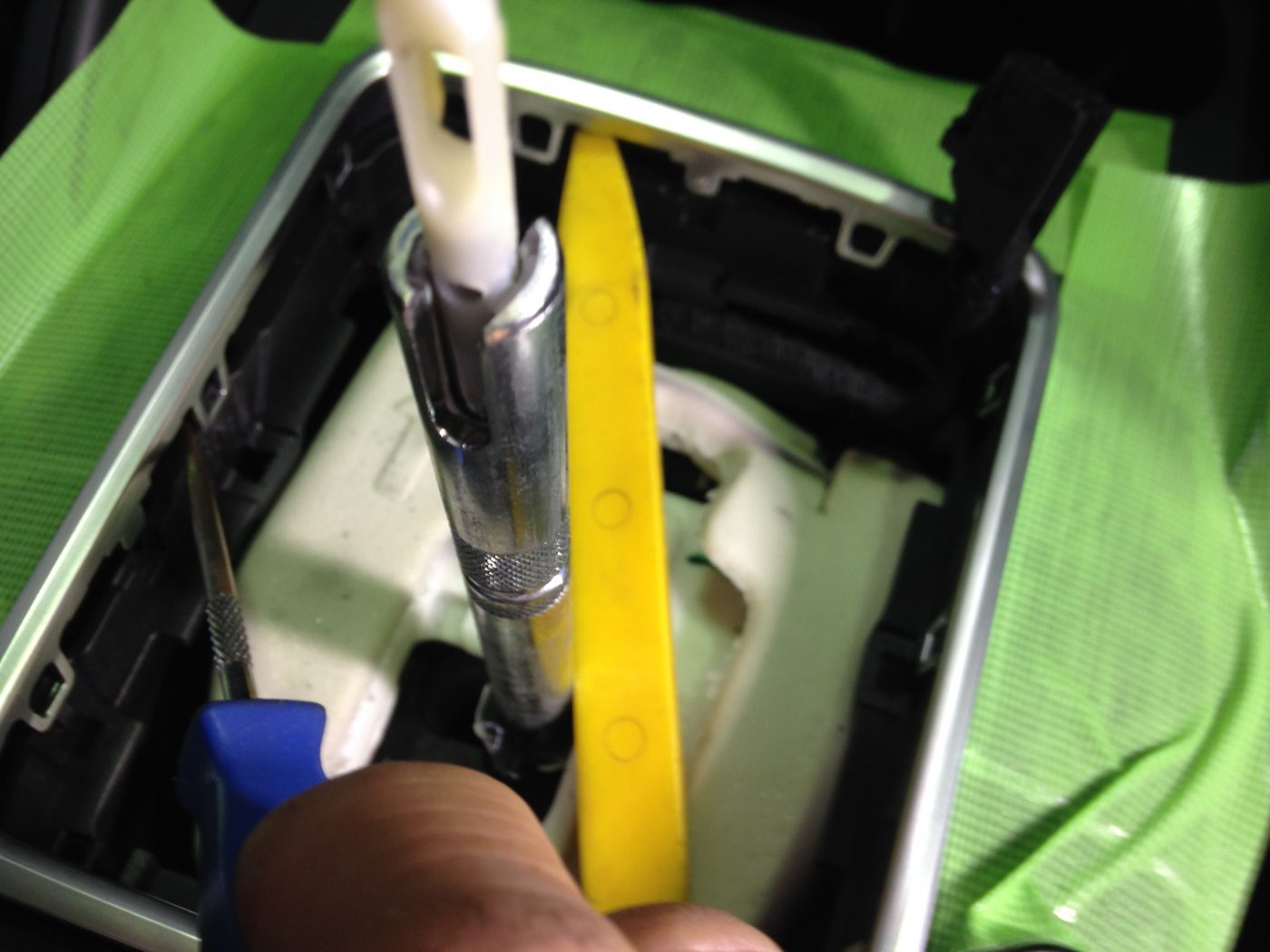

無事シフトノブが外れたら、ゲートインジケーターを真っすぐ上方に引き上げコネクターを外します。

工具を入れてコゼると斜めになりナカナカ抜けませんので、軍手をして指で(エイ・ヤー)と外す方が良いかと思います。

私は素手で行きましたが、手が痛かったです。(笑)

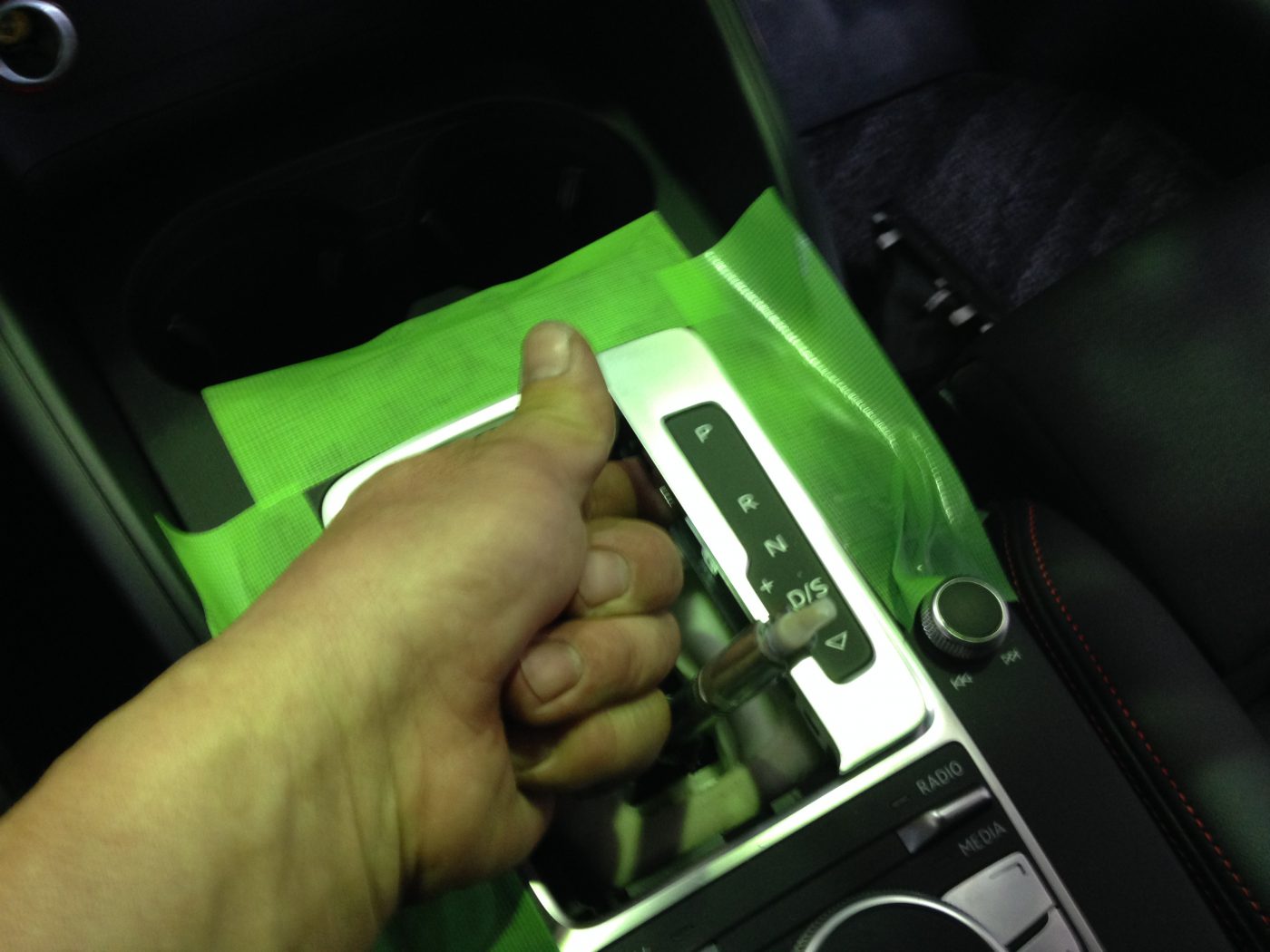

次にシルバーの周りのトリムを取外すのですが、周りにある爪を慎重に1つずつ起こしていきシルバーの枠を外します。

メッキは掛かっておりますが、アルミ製では無く樹脂製ですのであまり起こしすぎると折れる恐れがあります。

ご慎重に・・・メッキ枠のトリムが外れたら、オーディオコントロールパネルをサイドから内張はがしを使い取外します。

クリップ4個で留まっているので、上方へ向かってこぜます。

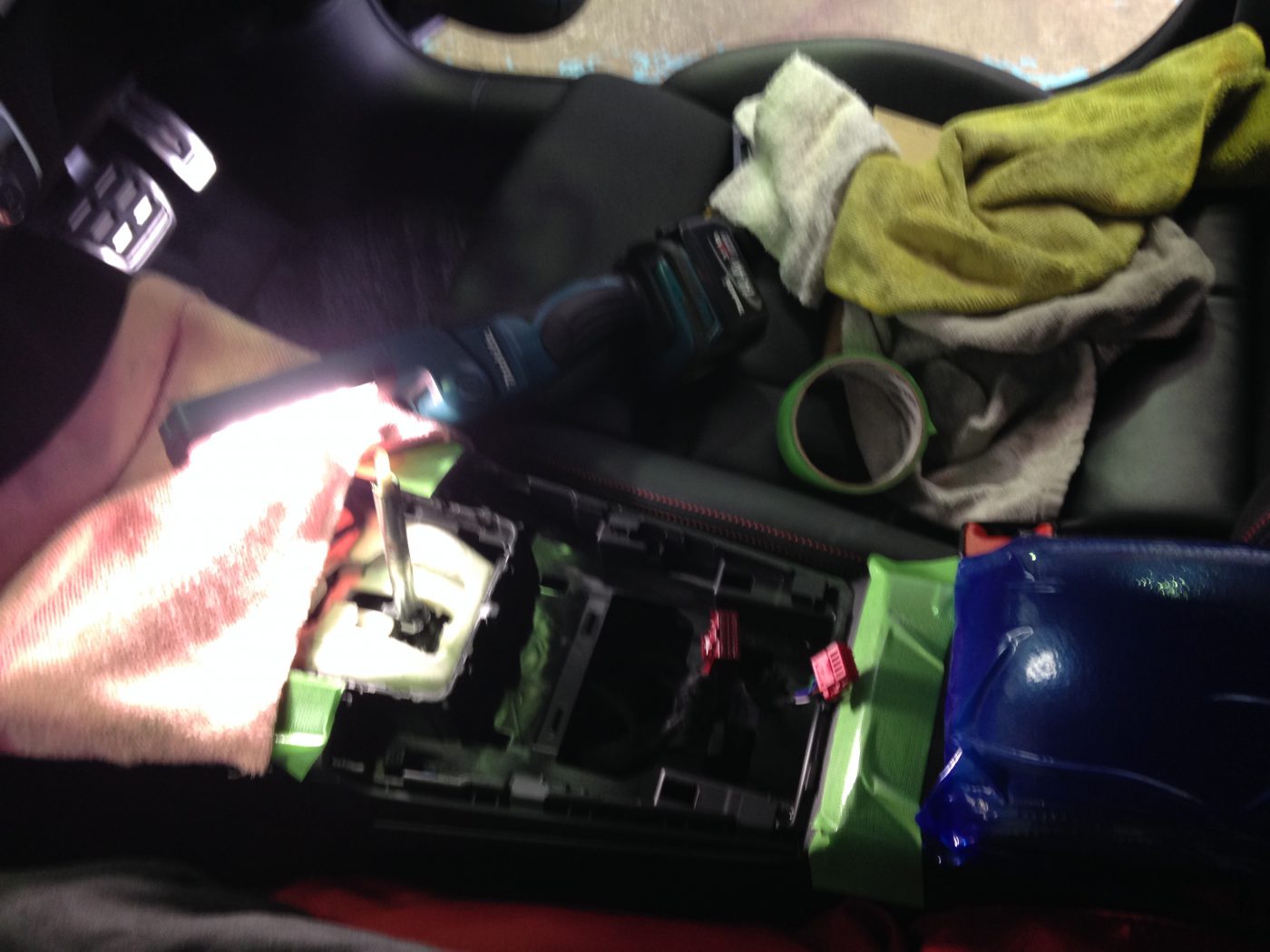

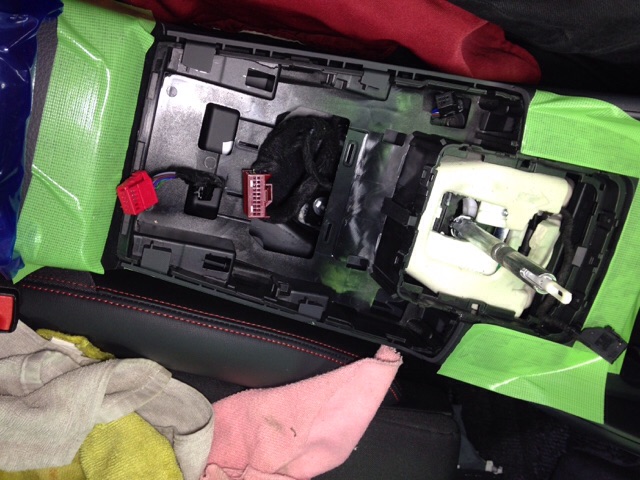

次にドリンクホルダーと一体のなっているベースプレートを後ろ側から上方に持ち上げて(結構しっかり止まっていて固いです)クリップが外れたのを確認してから、

後方へスライドして引き抜きます。

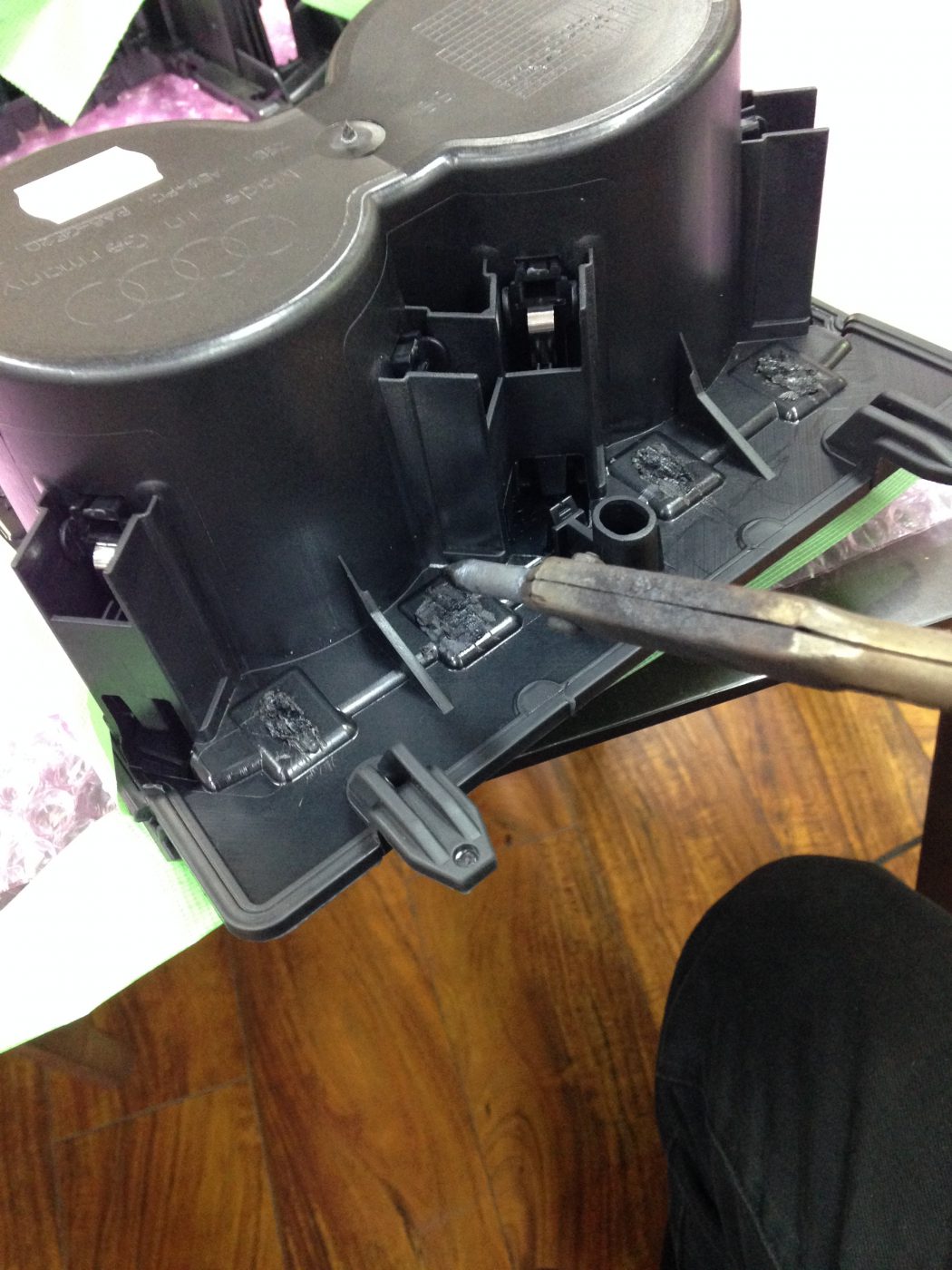

ドリンクホルダーを裏返しにして隙間に内張めくりなどを入れてテンションをかけながら焼き止めしてある箇所(合計10か所)を

はんだこて等で溶かしながら取外します。

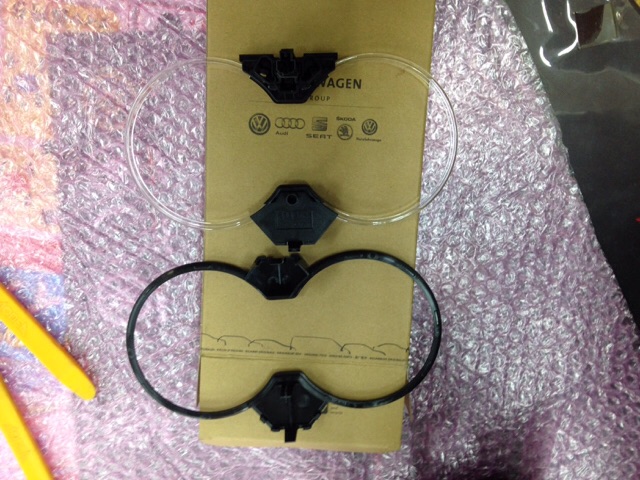

上・LED内蔵イルミネーションリング

下・ノーマルリング(当然、光りません)

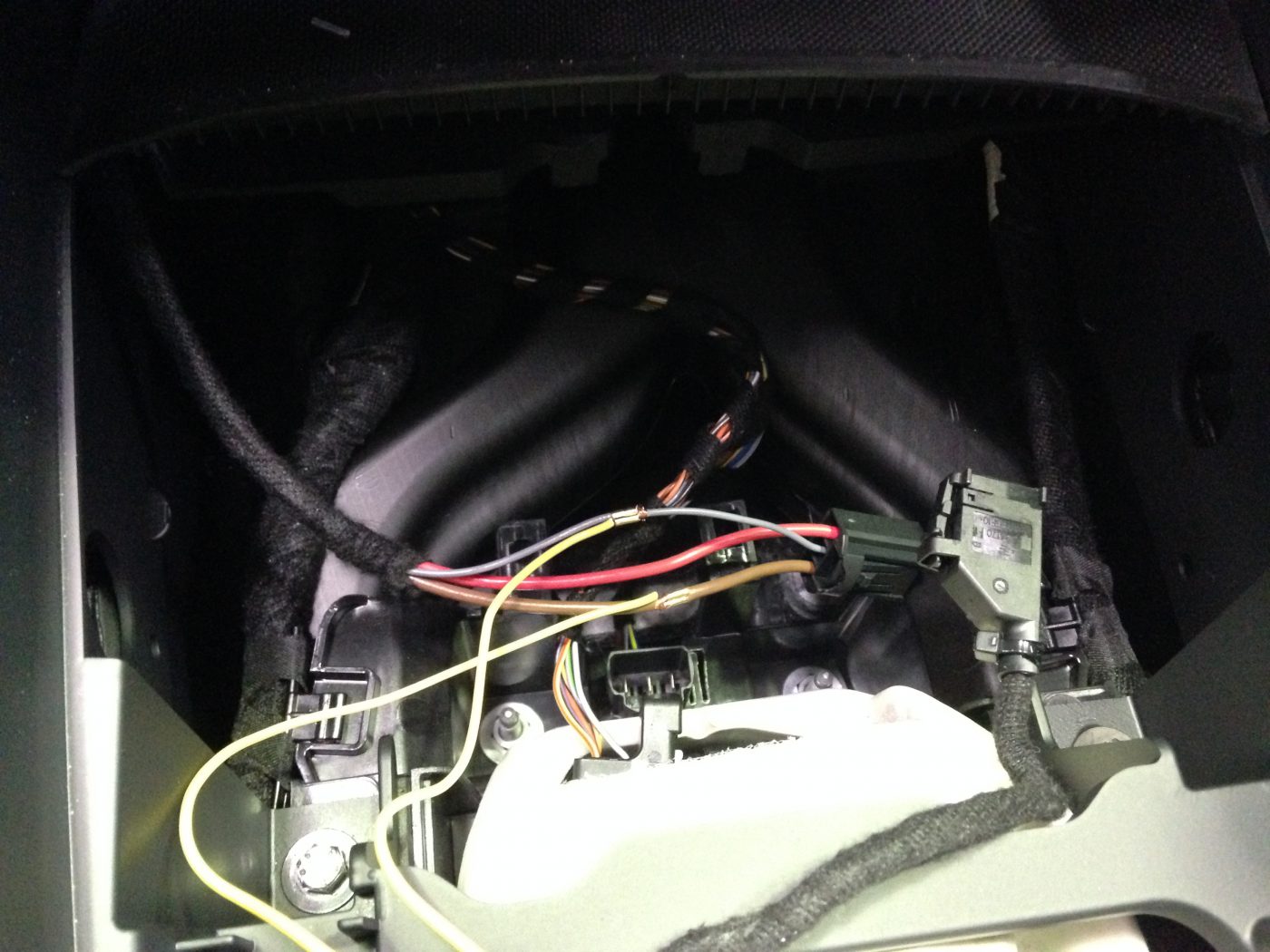

電源ですが、ドリンクホルダー下に3極カプラーが有り、茶色がアース・グレーがイルミ電源になっております。

因みに赤はON電源です。今回はイルミ連動ですので、グレーと茶色に接続・・・

装着後の図

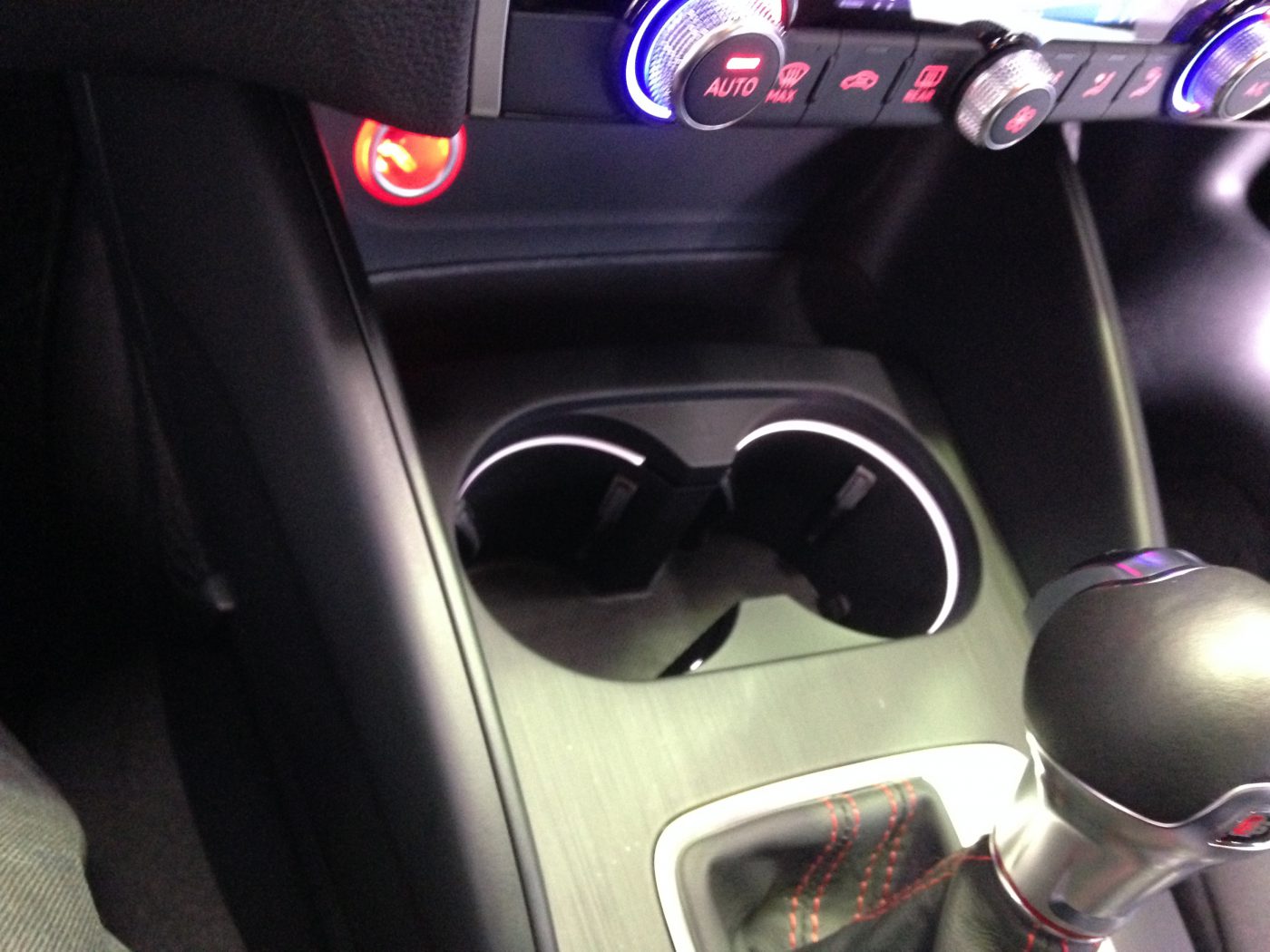

イルミON時

これで、暗闇の中でも飲み物を置くところがしっかり確認出来てこぼすことが激減しますね。
