ヴェルファイア 30系 ナビ・その他取付

納車前のヴェルファイアにアルパインBIG-Xと天井吊り下げモニター・フロントカメラ・サイドカメラ・バックカメラ・ETC2.0・ドライブレコーダー・ルームランプLED交換を

させて頂きました。

ディーラーからエンドユーザー様へ行かず、新車登録がされていない車なので、いつも以上に気をつけて作業をされて頂いてます。

養生シートでベタベタに・・

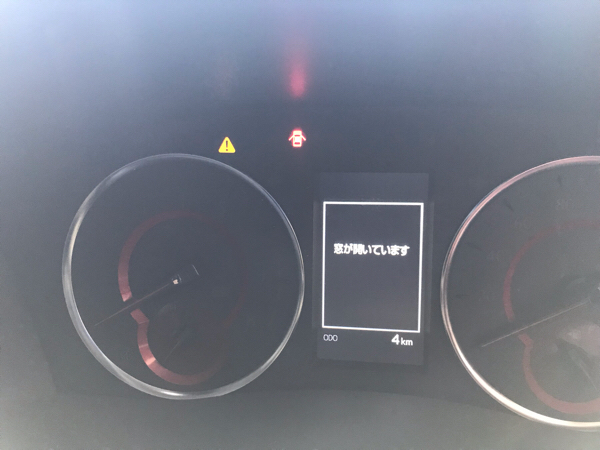

走行4キロ‼︎

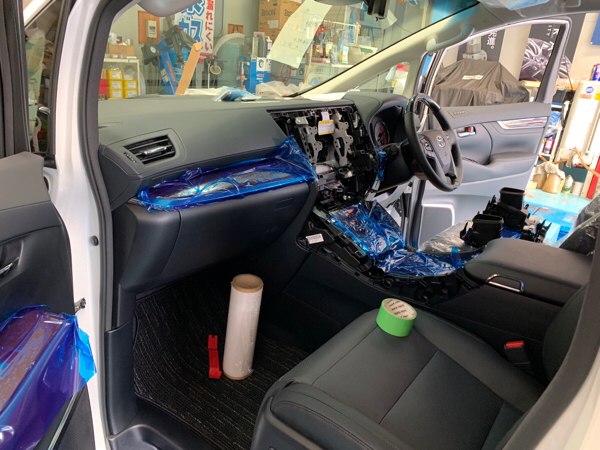

シフトゲート、メーター類、センターコンソール、A・Bピラーカバー。ステップトリムなども取り外しました。

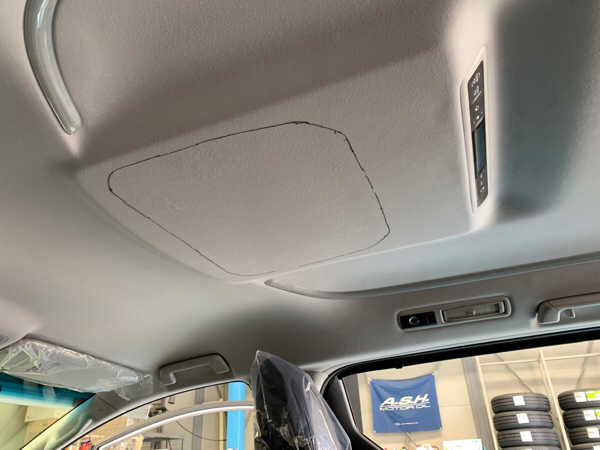

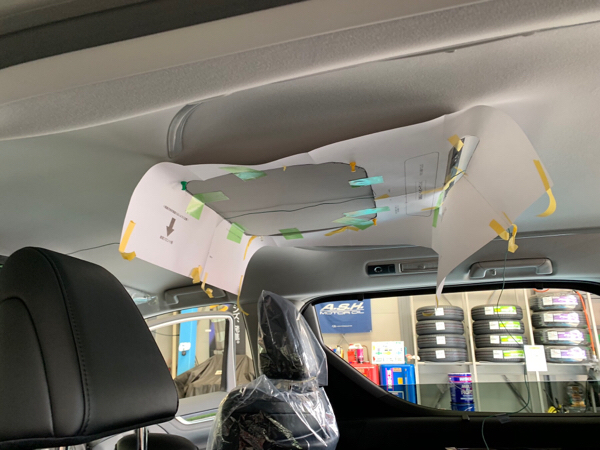

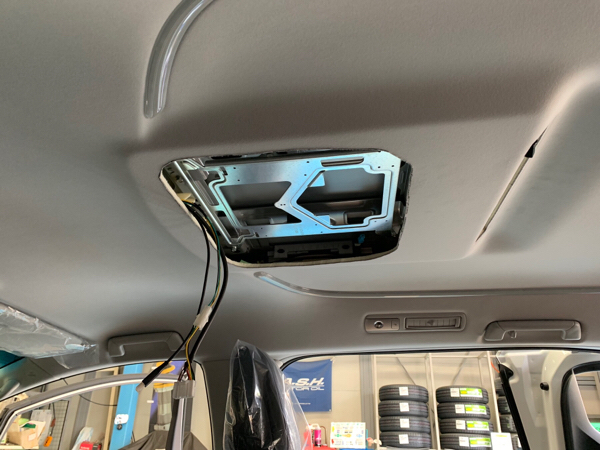

天井吊り下げ式リアモニターの取付る金具を付けるために型紙を当ててマーキングします。

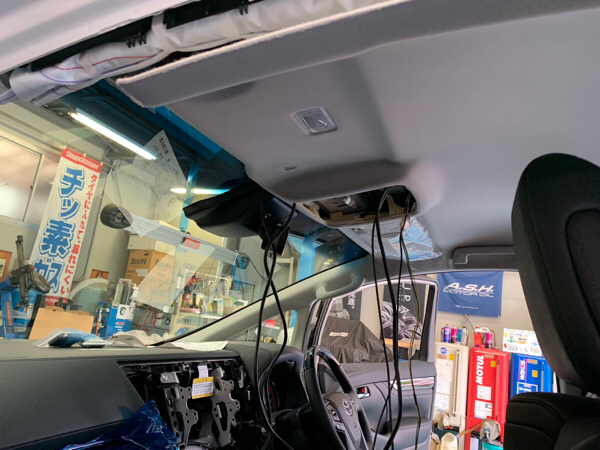

内張を切り抜いて、ベース金具を取り付けて配線を仕込みます。

配線はフロントルームランプを経由してHUへ。



リアスピーカーはスライドドアに付いており、

ツィーターとウーファーの2ウェイになっております。

取説によるとツィーターレベルをを-6dbにする様になってました。

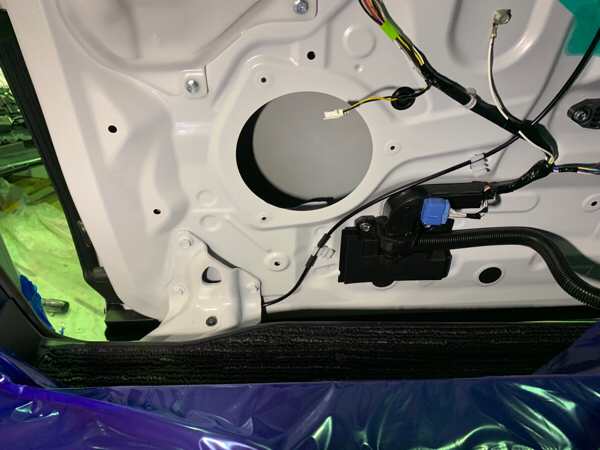

ウーファーはリベット止めされており(トヨタは殆どこの固定方法)5ミリのドリルでリベットを飛ばします。

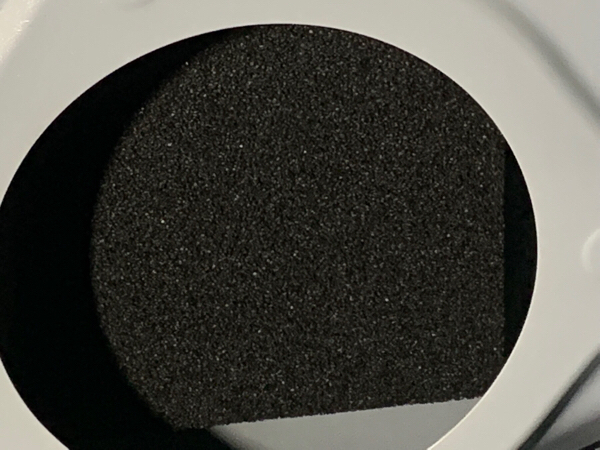

ウーファーの裏側に付属のスポンジをはります。

吸音効果と思われます。

アルパインウーファーを取付

バッフルボードはアルミ製で、ボルトでスピーカーを固定するのでシッカリ止まります。

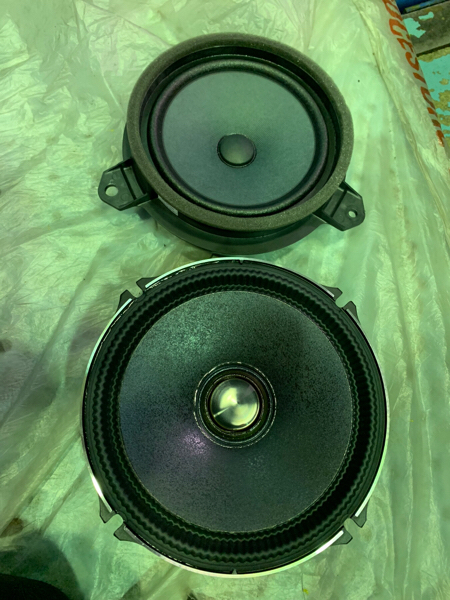

上ノーマル

下アルパイン

大きさも違うし、材質も・・・

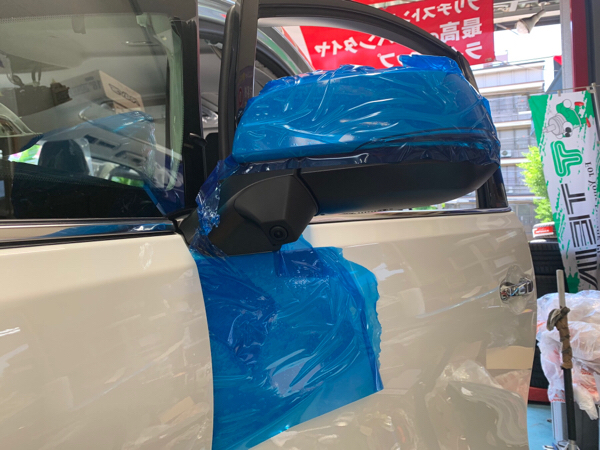

サイドカメラは

この様な感じになりました。

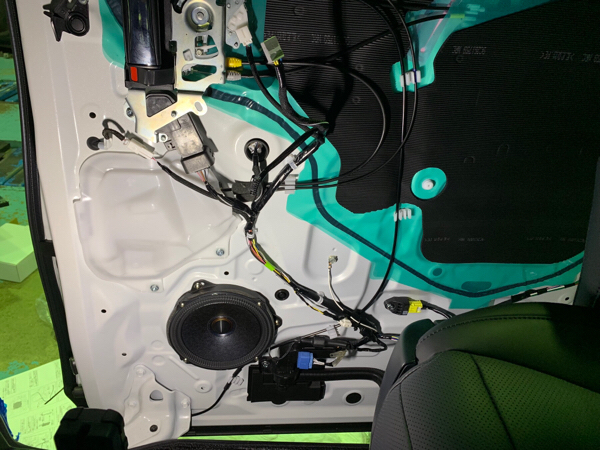

ドアトリムを外し、配線を室内まで引き込みました。



フロントカメラとバックカメラは写真を撮り忘れました。

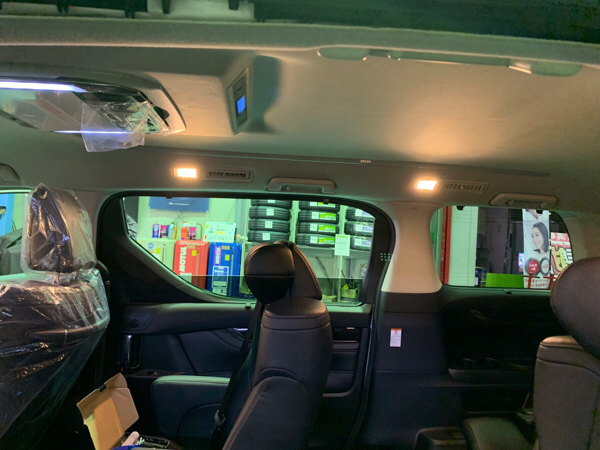

ルームランプは暖色系の落ち着いた雰囲気になりました。

ドライブレコーダー前後、ETC・4chパワーアンプ

は割愛します。因みにパワーアンプはセンターコンソール下に仕込みました。

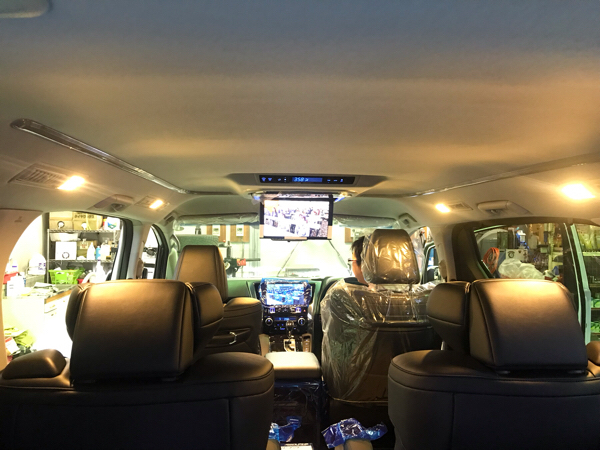

完成!

お買い上げ頂き誠に有難う御座いました。
